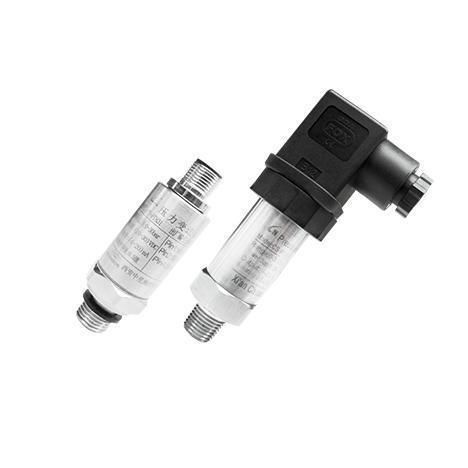

Transmisor de presión relativa CS-PT831

de capa fina4-20 mAcon salidas de tensión

El CS-PT831 es un transmisor de presión compacto de película por sputtering diseñado para la medición de presión industrial general. Hay variantes certificadas UL disponibles que cubren rangos típicos de 0–25 a 800 bar (manométrico); las opciones UL incluyen rangos como 0–50 … 400 bar. El transmisor admite unidades de presión y conexiones de proceso configurables según los requisitos de la aplicación.

Características principales

• Elemento sensor de película por sputtering
• Alta presión de sobrecarga y de estallido
• Estructura totalmente soldada (sin junta tórica) que elimina el riesgo de fugas
• Rango de medición: 0–25 … 800 bar (manométrico)
• Precisión: 0,5 % BFSL
• Salidas: 4–20 mA, 0,5–4,5 V
• Protección contra sobretensión e inversión de polaridad
• Conexión eléctrica: DIN 43650 C (opción M12 disponible)

Aplicaciones

• Medición de presión general y control de procesos
• Fabricación de maquinaria y tecnología de medición y control
• Sistemas hidráulicos y neumáticos
• Monitorización de presión en maquinaria de construcción y móvil

Rendimiento y condiciones de prueba

• Condiciones de prueba (ejemplo): temperatura 25℃; alimentación 5 VDC o 12 VDC; humedad relativa 45%–75%; presión atmosférica 86 kPa–106 kPa
• Estructura y dimensiones: ver diagramas del producto en la página
• Detalles de la conexión eléctrica: DIN 43650 C (diagrama disponible en la página)

Especificaciones

• Modelo: CS-PT831
• Tipo de sensor: sensor de presión de película por sputtering
• Rango de medición (manométrico): 0–25 … 800 bar (configurable)
• Precisión: 0,5 % BFSL
• Salida: 4–20 mA; 0,5–4,5 V
• Conector eléctrico: DIN 43650 C (opción M12)
• Protección: protección contra sobretensión e inversión de polaridad
• Estructura: totalmente soldada, sin junta tórica (resistente a fugas)
• Certificación: variantes certificadas UL disponibles (ej. rangos 0–50 … 400 bar)
