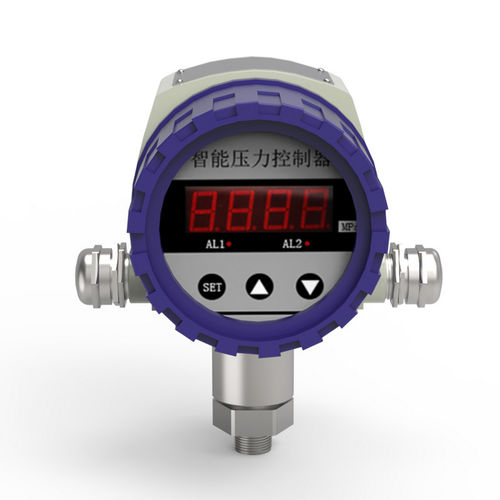

Controlador de presión de gas YD‑4

para aplicaciones de calefacción, ventilación y aire acondicionado (HVAC)para conductodigital

Descripción breve
El controlador digital de presión a prueba de explosiones YD‑4 de YUNYI integra medición de presión, visualización en tiempo real, transmisión analógica y salidas de alarma/ control en una unidad compacta y protegida contra explosiones. Monta un microcontrolador inteligente y un sensor de presión importado de EE. UU., ofreciendo alta precisión de medida y funcionamiento fiable en entornos industriales peligrosos.

Características clave de protección y seguridad antideflagrante

• Certificación Ex d II C T6 Gb – adecuado para zonas peligrosas Zona 1 y Zona 2.
• Carcasa de aluminio fundido reforzada con paredes engrosadas; diseño opcional de circuito protegido contra rayos.
• Protecciones integradas contra inversión de polaridad, sobretensión, sobrecorriente y fugas.
• Grado de protección hasta IP65 (según configuración) – resistente a polvo y chorros de agua.

Control integrado y comunicación

• Rango de medida — −0,1 ~ 0 ~ 260 MPa (seleccionable)
• Precisión — 0,2% FS ±1 (opciones 0,5% o 0,25% FS)
• Tasa de muestreo — 3 muestras/s
• Alimentación — AC85~260V o DC24V
• Consumo — < 3W
• Pantalla — LED rojo de 4 dígitos 0,56 pulg (LCD o tubo digital opcional)
• Entorno de operación — 0 ~ +70°C, ≤85% HR
• Capacidad de contacto — AC220V 3A

Opciones de salida de señal

• Salida analógica: 4‑20mA, 0‑5V, 0‑10V (seleccionable).
• Comunicación digital: RS485 (Modbus) – admite 4‑20mA y RS485 simultáneamente.
• Protocolo HART: opcional.
• Salidas de control: relé de alarma de 2 canales estándar o control multipunto personalizado.

Ventajas clave

• Funcionalidad todo en uno – medición, visualización, transmisión analógica y control por relé en un solo equipo.
• Parámetros ajustables in situ – rango de medida, puntos de alarma y otros parámetros configurables sin recalibración de fábrica.
• Alta fiabilidad – electrónica totalmente digital con función de reinicio a cero manual para rendimiento estable y baja deriva; diseñado para resistir golpes, vibraciones y atmósferas corrosivas.
• Bajo consumo – control inteligente de muy baja potencia.

Aplicaciones

• Petroquímica y procesamiento de gas natural (refinerías, tuberías, almacenamiento).
• Ingeniería municipal (tratamiento de agua, distribución de gas).
• Automatización de edificios (HVAC, control de calderas).
• Maquinaria industrial y sistemas hidráulicos.
• Generación de energía y plantas metalúrgicas.

Puesta en servicio sencilla in situ

• Conexión directa al puerto de presión de la tubería; ajuste de parámetros desde el panel frontal (no requiere PC).
• Configurar límites de alarma superior/inferior desde el panel.
• Seleccionar unidades de ingeniería en tiempo real (kPa, MPa, bar, psi, etc.).
• Ajustar puntos de control e histéresis para eliminar rebotes de contacto.
• Reinicio a cero con una tecla para calibración inicial.

Opciones de personalización

• Tipo de pantalla: LCD o tubo digital (a elegir por el cliente).
• Carcasa: caja manómetro inoxidable de 100 mm o caja digital antideflagrante.
• Conexión roscada: M20×1.5 (estándar) o roscas personalizadas.
• Material del sensor: acero inoxidable 304 (estándar) u otros según especificación.
• Grados de precisión disponibles: 0,5% o 0,25% FS.

Especificaciones técnicas

• Modelo: YD‑4
• Rango de medida: −0,1 ~ 0 ~ 260 MPa (seleccionable)
• Precisión: 0,2% FS ±1 (opciones: 0,5% o 0,25% FS)
• Tasa de muestreo: 3 muestras/s
• Alimentación: AC85~260V o DC24V
• Consumo: < 3W
• Pantalla: LED rojo de 4 dígitos 0,56 pulg (LCD o tubo digital opcional)
• Temperatura de funcionamiento: 0 ~ +70°C, ≤85% HR
• Capacidad de contacto: AC220V 3A
• Grado de protección: IP65 (según configuración)
• Clasificación antideflagrante: Ex d II C T6 Gb
• Salidas analógicas: 4‑20mA, 0‑5V, 0‑10V (seleccionable)
• Salidas digitales: RS485 (Modbus); HART opcional
• Salidas de control: alarma 2 canales estándar, control multipunto disponible
• Conexión roscada (estándar): M20×1.5
• Material del sensor (estándar): acero inoxidable 304
