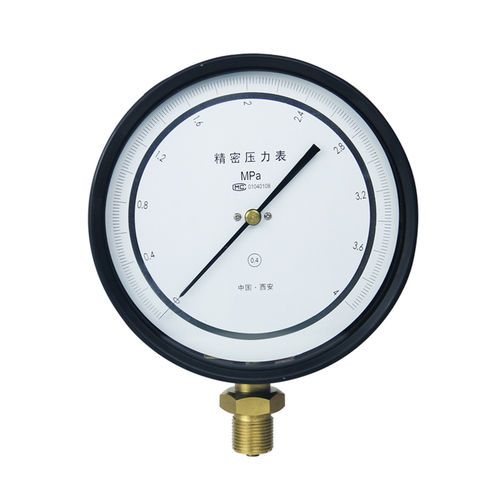

Manómetro analógico YB

para montaje en panelde tubo Bourdonde proceso

Descripción general
La serie YB de manómetros de precisión YUNYI es un instrumento de referencia mecánico para calibración y medición de presión en línea con alta precisión. Fabricada de acuerdo con GB-1227 y la normativa de verificación JJG-49, la gama emplea tubo de Bourdon, lectura analógica clara y varios diámetros de esfera para labores de laboratorio, taller y procesos industriales.

Clases de exactitud

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Series y opciones
La serie YB está disponible con diámetros de esfera de 150 mm y 160 mm y múltiples opciones de configuración para montaje en panel, banco o uso en campo.

Serie YB-150 (esfera 150 mm)

• YB-150 – Modelo estándar
• YB-150A – Con ajuste de cero
• YB-150B – Con escala espejo antirreflejo
• YB-150C – Con ajuste de cero y escala espejo

Serie YB-160 (esfera 160 mm)

• YB-160 – Modelo estándar
• YB-160A – Con ajuste de cero
• YB-160B – Con escala espejo antirreflejo
• YB-160C – Con ajuste de cero y escala espejo

Modelos especiales

• YBT-254 – Manómetro de precisión para banco, esfera 250 mm
• BXY-250 – Esfigmomanómetro de precisión 0–40 kPa, esfera 250 mm
• YB-150D – Clase 0,16% con esfera 150 mm

Características clave

• Alta exactitud en las clases disponibles (0,4% a 0,1% FS)
• Cobertura de medida desde vacío (-0,1 MPa) hasta 250 MPa
• Tubo de Bourdon para indicación mecánica estable y repetible
• Materiales del tubo resort: bronce estaño-fósforo (rangos bajos) y acero cromo-vanadio (rangos altos)
• Funcionamiento mecánico — sin necesidad de alimentación externa
• Opciones de ajuste de cero y escala espejo antirreflejo para calibración y lectura en campo
• Disponible en configuraciones de panel, banco y uso de campo

Rangos de medida

• Vacío: -0,1 ~ 0 MPa
• Presión positiva (bronce estaño-fósforo): 0 ~ 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 MPa
• Presión positiva (acero cromo-vanadio): 0 ~ 6 (tipo B); 10; 16; 25; 40; 60 MPa
• Rangos compuestos: -0,1 ~ 0 ~ 250 MPa

Aplicaciones típicas

• Calibración de manómetros industriales en talleres y laboratorios
• Medición en línea de procesos que requieren alta exactitud
• Verificación metrológica y transferencia de valores de presión
• Plantas petroleras, químicas y petroquímicas
• Investigación científica y pruebas experimentales
• Control de calidad e inspección

Por qué elegir la serie YB

• Cumplimiento de normas nacionales (GB-1227) y de la normativa JJG-49
• Amplia selección de clases de exactitud y tamaños de esfera para necesidades de calibración
• Diseño mecánico probado para estabilidad a largo plazo y mínimo mantenimiento
• Opciones para calibración en campo (ajuste de cero) y mejor legibilidad (escala espejo)

Especificaciones técnicas

• Elemento sensible: tubo de Bourdon (tubo-resorte)
• Clases de exactitud: 0,4%; 0,25%; 0,16%; 0,1% FS
• Diámetros de esfera: 150 mm, 160 mm (especial: 250 mm para modelo de banco)
• Rangos de medida: vacío hasta 250 MPa (ver lista de rangos)
• Materiales del tubo-resorte: bronce estaño-fósforo (rangos bajos), acero cromo-vanadio (rangos altos)
• Opciones: ajuste de cero, escala espejo antirreflejo
• Alimentación: mecánica (sin alimentación externa)
• Normas: fabricado según GB-1227 y verificado bajo JJG-49
• Montaje típico: variantes para panel/banco/campo (YB-150, YB-160, YBT-254, BXY-250, etc.)
