Comprobador de campo magnético DX-2012F

de motorpara la aeronáuticapara I+D

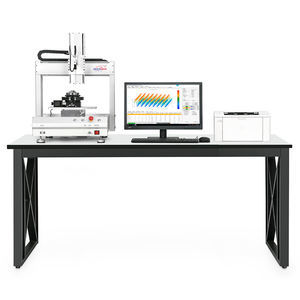

El DX-2012F es un sistema de medida magnética digital, multidimensional y totalmente automático de alta precisión, diseñado para mapear distribuciones tridimensionales de campos magnéticos AC y DC en objetos y volúmenes de geometría arbitraria. Adquiere, visualiza (1D/2D/3D), registra y exporta datos de medida para análisis e impresión, soportando secuencias automatizadas reproducibles para pruebas de producción e investigación.

Aplicaciones y alcance

• Caracterización de distribuciones magnéticas 3D (AC/DC) en espacios libres, cavidades y sobre superficies curvas.
• Medición de campos uniformes, anillos multipolares, distribuciones de polos N/S, campos de motores y actuadores, imanes superconductores, campos de MRI y otros conjuntos magnéticos.
• Aplicable en I+D industrial, control de calidad, aeroespacial, defensa e institutos de investigación.

Características principales

• Barrido y adquisición automatizados controlados por PC con flujos de trabajo secuenciados, registro en base de datos (Microsoft Access) y generación de gráficos para informes imprimibles.

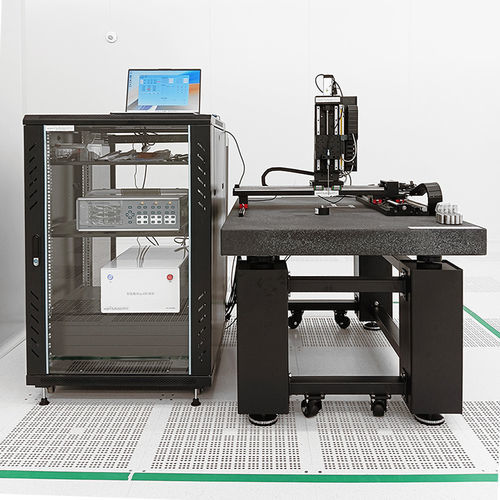

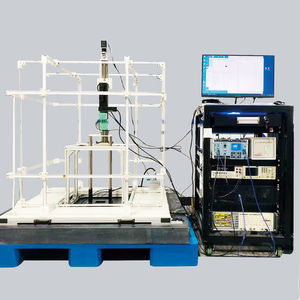

• Arquitectura mecánica modular: plataforma de traslación 3D y mesa giratoria configurables; combinables y personalizables según la geometría de la pieza; ampliación opcional a 5 ejes.
• Gaussímetro digital de alta precisión con micro-sondas Hall disponibles en configuraciones 1D, 2D y 3D para mediciones locales precisas y mapeo del campo.
• Movimientos y rutinas de medida gestionados por software para operación desatendida y monitorización a largo plazo.
• Software e instrumentos registrados y verificados por el instituto nacional de metrología para trazabilidad.

Configuración del sistema (visión lógica)

• Adquisición: PC con software de control, gaussímetro de alta precisión (1D o 3D) y sonda micro-Hall compatible.
• Posicionamiento: unidades de desplazamiento electrónicas multi-eje, controlador de estación y módulos de control electrónico accionados por comandos desde el PC.

Modelos de gaussímetro / opciones

• DX-360 — Rango: 10 nT a 30 T — Precisión: ±0.15% ±0.005 (de la lectura)
• DX-210 — Rango: 10 nT a 30 T — Precisión: ±0.10% ±0.005 (de la lectura)
• DX-180 — Rango: 10 nT a 30 T — Precisión: ±0.05% ±0.005 (de la lectura)
• DX-160 — Rango: 100 nT a 3 T — Precisión: ±0.20% ±0.005 (de la lectura)

Capacidades representativas de imagen / medida

• Genera gráficos 1D, 2D y 3D a partir de los datos medidos; almacena resultados en base de datos para revisión, comparación e informes imprimibles.

Especificaciones técnicas

• Volumen de escaneo típico (estándar): 200 mm × 200 mm × 200 mm (X, Y, Z). Volúmenes personalizados disponibles bajo pedido.
• Resolución de traslación (mecánica): 0,00039 mm; precisión posicional: 0,01 mm; repetibilidad < 0,005 mm.
• Resolución de rotación: < 0,0002°; precisión de rotación: 0,01°; repetibilidad < 0,005°.
• Velocidades de movimiento programables: niveles múltiples (2–64 clases de velocidad).
• Dimensiones de las sondas: micro-sondas Hall — 1D φ0.5 mm; 2D φ1.2 mm; 3D φ1.2 mm.
• Recorridos de plataforma CNC multieje (seleccionables): X: 50 mm–4000 mm (resolución 0,00039 mm); Y: 50 mm–2000 mm (resolución 0,00039 mm); Z: 50 mm–2000 mm (resolución 0,00039 mm).
• Plato giratorio: recorrido completo 360° con resolución angular 0,0002° para los ejes T y θz.
• Formato de base de datos: Microsoft Access; salidas: registros de datos y gráficos imprimibles.
