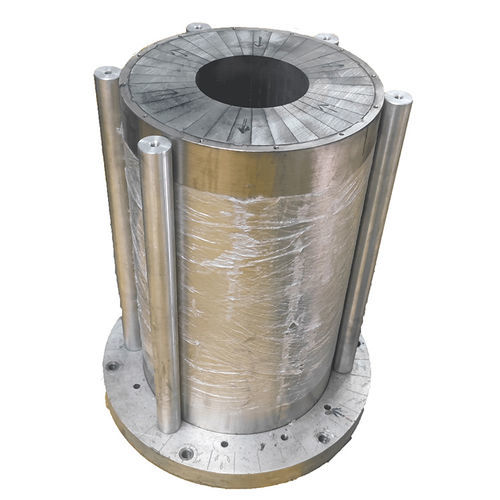

Ensamblaje magnético a medida ECR Ion Source Hexapole Permanent Magnet

El imán permanente hexapolar para fuente de iones ECR es un conjunto de seis polos con estructura Halbach diseñado para generar un campo magnético radial fuerte y uniforme en la pared interior de la cavidad de plasma, cumpliendo los requisitos de campo para la producción estable de haces iónicos multiestado de carga.

Principio de diseño

• Disposición Halbach de seis polos para producir un campo radial concentrado y uniforme en el área de trabajo.
• Selección de imanes permanentes NdFeB de alto rendimiento (ejemplos: N45, N50M) para garantizar alta remanencia y coercitividad para estabilidad magnética.
• Optimización dimensional (diámetros interior/exterior, espesor, distribución de sectores) orientada a la uniformidad del campo en el radio de referencia R = 50 mm y a la reducción de componentes de orden superior.

Características del producto

• Rendimiento magnético estable mediante la optimización de materiales y geometría.
• Intensidad de campo adaptada a los requisitos de fuentes de iones ECR en la pared interna de la cavidad de plasma.
• Opciones de personalización para geometría, grado de imán y consideraciones térmicas según las especificaciones del cliente.
• Adecuado para plataformas experimentales pequeñas y medianas de haces iónicos multiestado y para sistemas de implantación iónica.

Simulación del campo magnético e instalación

• Simulación magnética con herramientas avanzadas (ejemplos: POISSON, PERMAG, TOSCA) para calcular la distribución del campo y apoyar las decisiones de diseño.
• Procedimientos profesionales de montaje, instalación y puesta en marcha para asegurar un alineamiento preciso y estabilidad a largo plazo; se proporcionan guías de operación y mantenimiento.

Características / especificaciones técnicas

• Tipo de imán: conjunto de imanes permanentes hexapolares con estructura Halbach.
• Materiales magnéticos: NdFeB (p. ej. N45, N50M).
• Punto de evaluación de diseño: referencia radial R = 50 mm (uniformidad e intensidad del campo optimizadas a este radio).
• Herramientas de simulación: POISSON, PERMAG, TOSCA.
• Aplicaciones típicas: fuentes de iones ECR para generación de haces multiestado, máquinas de implantación iónica y plataformas experimentales pequeñas/medianas.
• Personalización: geometría, grado de material y consideraciones térmicas/disipación disponibles a pedido.
