Unidad de calibración Gauss Meter/Tesla Meter Calibration System

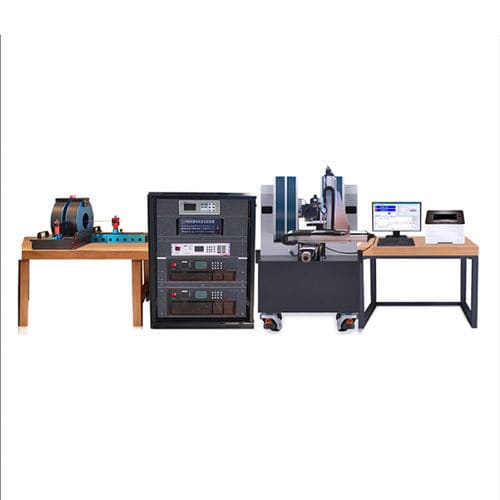

El sistema de calibración Gaussímetro/Teslámetro serie DXF es una solución completa para la calibración de instrumentos de medida de campo magnético que cubre 0 mT–2,5 T. Integra una plataforma CNC de generación de campo magnético, un gaussímetro/teslámetro calibrado en fábrica, fuentes de corriente lineales de precisión, bobinas de Helmholtz unidimensionales y un electroimán de alta uniformidad para soportar calibraciones en campos débiles y fuertes en laboratorios y departamentos de control de calidad.

Cobertura y rangos de medida:

• Campo débil: 0 mT – 10 mT (bobina de Helmholtz 1D + fuente de corriente lineal 48 W) — Resolución: 0,0001 mT; Precisión: 0,01%.
• Rango intermedio: 10 mT – 100 mT (bobina de Helmholtz 1D + fuente de corriente lineal 1700 W) — Resolución: 0,001 mT; Precisión: 0,01%.
• Campo fuerte: 100 mT – 2,5 T (electroimán + fuente de corriente lineal 1700 W) — Resolución: 0,001 mT; Precisión: 0,05%.

Características principales:

• Plataforma CNC de generación de campo magnético de alta precisión con control electrónico dual para la sonda de referencia y la sonda bajo prueba.
• Gaussímetro del sistema controlado dentro de ±0,05% de lectura; resolución del sistema hasta 1/600.000.
• Capaz de calibrar magnetómetros DC hasta Clase 0.2 y mejor en el rango 1 mT–2,5 T.
• Electroimanes con polos hierro–cobalto que proporcionan una zona uniforme de 6 mm con uniformidad del 0,01% para comprobaciones 3D.
• Bobinas de Helmholtz 1D que generan hasta 100 mT con uniformidad 0,01% en una esfera de 20 mm para calibración transversal/axial en campo débil.
• Constantes de bobina calibradas frente a un teslámetro NMR PT2026 con precisión de constante hasta 0,007%.
• Trazabilidad nacional mediante el teslámetro NMR de la empresa que permite calibraciones hasta 0,001% (dependiendo del dispositivo).

Principio de funcionamiento:

• Calibración en campo fuerte: la plataforma CNC controla una fuente de corriente lineal que alimenta el electroimán; el gaussímetro del sistema mide el campo y devuelve la señal al software de control para ajustar automáticamente la corriente hasta alcanzar el valor de campo introducido. El gaussímetro del sistema está calibrado en fábrica con un magnetómetro NMR PT2026.
• Calibración en campo débil: los campos axiales se generan con una bobina de Helmholtz 1D cuyas constantes y la relación corriente→campo están calibradas en fábrica con un gaussímetro NMR PT2026 y se suministran como tabla de parámetros seleccionable. Las sondas pueden insertarse radialmente (transversal) o axialmente para verificación dentro de ±100 mT.

Composición del sistema y componentes principales:

• Gaussímetro
  • Rango hasta +30 T; resolución de lectura 0,0001 mT.
  • Precisión hasta ±0,05% en 0,05 T–2,5 T; coeficiente térmico tan bajo como 0,007%.
  • Suministrado con sonda de alta precisión; calibrado en fábrica con PT-2026 NMR; informe del China National Institute of Metrology disponible.
• Fuente DXF2035
  • Rango de corriente ±10 A; tensión de salida hasta 170 V.
  • Resolución 0,1 mA (10 ppm de rango); precisión ±(0,01% del valor ajustado + 0,01% del rango) a 23°C.
  • Coeficiente térmico <10 ppm/°C; estabilidad a corto plazo 10 ppm / 5 min; linealidad diferencial típica 3 ppm.
• Fuente DXF2005
  • Rango de corriente ±1,2 A; resolución 10 μA (10 ppm).
  • Precisión y estabilidad similares a DXF2035 (±(0,01% ajustado + 0,01% rango), <10 ppm/°C; 10 ppm / 5 min).
• Bobina de Helmholtz
  • Genera campo axial hasta 100 mT con uniformidad <100 ppm en una esfera de 20 mm; parámetros calibrados en fábrica con PT2026.
  • Permite calibración simultánea de sondas axiales y transversales en campo débil.
• Electroimán
  • Diámetro de polo 220 mm; cara de polo 70 mm; separación de polos 10 mm para observación/operación.
  • Zona uniforme circular 6 mm <0,03% ; campo máximo >2,5 T; tipo abierto, refrigeración natural.
• Cavidad cero Gauss
  • YA-111 importada que proporciona un entorno casi nulo; apantallamiento >0,0001 mT para referencias cero repetibles.
• Sistema de sujeción auxiliar
  • Ajustable en 8 dimensiones para alineamiento angular preciso y concentricidad durante rotación; plato giratorio 360° opcional; aplicable a sensores Hall 1D/2D/3D sin reposicionamiento manual.
• Certificados
  • Certificado de calibración del gaussímetro; certificado de calibración de las fuentes; certificado de constante de bobina; certificado de calibración del electroimán; trazabilidad NMR (serie PT).

Especificaciones técnicas:

• Rangos cubiertos: 0 mT–2,5 T (secciones de campo débil y fuerte).
• Máxima gama del gaussímetro del sistema: hasta +30 T; resolución hasta 0,0001 mT.
• Precisión típica del gaussímetro: ±0,05% (0,05 T–2,5 T); calibraciones referenciadas NMR hasta 0,001% según dispositivo.
• Bobina de Helmholtz: máx. 100 mT; uniformidad <100 ppm en esfera de 20 mm.
• Electroimán: >2,5 T máx.; zona de 6 mm uniformidad 0,01% (diseño de polos hierro–cobalto).
• Fuentes: DXF2035 (±10 A, 170 V, resolución 0,1 mA, estabilidad corto plazo 10 ppm); DXF2005 (±1,2 A, resolución 10 μA).
• Constante de bobina trazable a PT2026 NMR; precisión de constante hasta 0,007%.
• Apantallamiento campo cero: cavidad YA-111, eficacia >0,0001 mT.

Certificaciones:

• Trazabilidad de fábrica y nacional: calibraciones referenciadas PT2026 NMR e informes del China National Institute of Metrology disponibles para gaussímetro, fuentes y constantes de bobina.
