Gausímetro digital DX-160

teslámetroanalógico

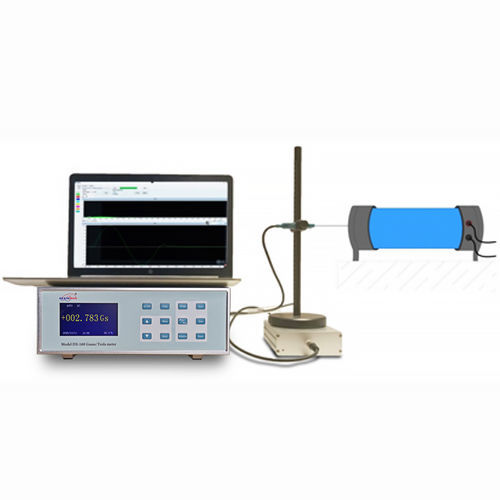

El sistema de medición de campo magnético pulsado combina un gaussímetro DX-160, un colector de señales de alta velocidad y un software dedicado para capturar, mostrar y analizar señales de campo magnético pulsado en tiempo real.

Composición del sistema

• Gaussímetro DX-160 (instrumento de medida principal)
• Sonda (sonda Hall)
• Adquisición de alta velocidad / colector de señales (registrador de datos compatible con red)
• Ordenador con software dedicado de adquisición y análisis

Características clave

• Gaussímetro DX-160: mide y muestra hasta 6 parámetros simultáneamente; unidades seleccionables (Gauss, Tesla, A/m u Oe); gráficos color VGA brillantes con manejo por menú y lectura de 5 ¾ dígitos; alta resolución (hasta 1/600000) para observar variaciones pequeñas (p. ej. 0.0001 mT)
• Amplio rango de medida: capaz de medir hasta ±100 KGs (10 T)
• Almacenamiento en el instrumento: memoria interna de gran capacidad con consulta de datos históricos y subida a PC vía RS-232
• Colector de señales: A/D de alta precisión (24 bits) y gran rango dinámico; frecuencia de muestreo configurable (resolución 1 Hz); admite transmisión por red cableada e inalámbrica; puede recopilar/almacenar datos de forma autónoma; admite adquisición síncrona paralela de múltiples unidades (interfaz de reloj síncrono opcional)
• Software: frecuencia de adquisición personalizable; captura automática de pulsos y umbrales de alarma; canales seleccionables con visualización de formas de onda y zoom; visualización en tiempo real de valores actual/min/max; gráficos en dominio temporal y frecuencial; registro y exportación a Excel

Características / especificaciones técnicas

• Modelo: DX-160
• Rango: ±100KGs (10 T)
• Conmutación de escala (Auto): 0.6 mT, 30 mT, 300 mT, 3 T, 10 T
• Resolución DC (por rango): 0.6 mT → 0.01 µT; 30 mT → 0.0001 mT; 300 mT → 0.001 mT; 3 T → 0.01 mT; 10 T → 0.1 mT
• Resolución AC: 0.1 Gs / 10 µT
• Precisión (valor mostrado): DC: ±0.20% de la lectura ± 0.05% del rango (0–2 T); AC: ±1% de la lectura ± 0.5% del rango
• Frecuencia: DC – 50 kHz
• Salida analógica: ±3 V F.S.
• Conectores: BNC estándar
• Coeficiente de temperatura de la sonda: −(0.02% ± 1 cuenta)/°C
• Coeficiente de compensación térmica de la sonda: −(0.007% ± 1 cuenta)/°C
• Rango de temperatura: Trabajo 0°C a 50°C; Almacenamiento −20°C a 60°C
• Pantalla de panel: 320 x 240 píxeles, pantalla color de 3,5 pulgadas
• Interfaz de comunicación: RS-232, conector D tipo 9 pines estándar
• Alimentación: Tensión: 200/240 V; Frecuencia: 50–60 Hz
• Colector de señales (resumen): Resolución A/D 24 bits; precisión 0.01% (escala completa); opciones de frecuencia de muestreo hasta 500 kHz/canal (opciones incluyen 1 MHz o 50 kHz); rangos de entrada seleccionables ±2.5 V, ±5 V, ±10 V; 8 DI / 8 DO compatibles TTL; puerto Ethernet 100 M (TCP/IP)
