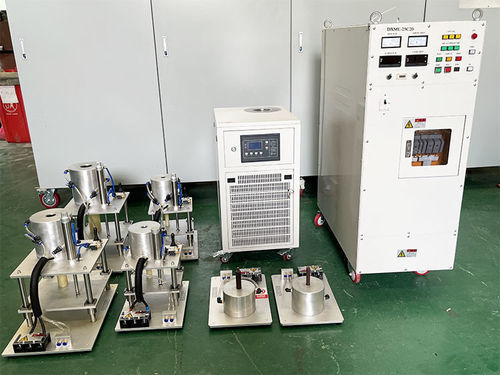

Magnetizador axial DXME-25C20

para rotoresde descarga de condensadorradial

Resumen
El magnetizador y desmagnetizador por pulsos de Dexinmag (ejemplo de modelo DXME-25C20) es un sistema modular de pulsos de alta energía diseñado para magnetizar o desmagnetizar una amplia gama de materiales y componentes magnéticos permanentes utilizados en motores, dispositivos electroacústicos, aplicaciones automotrices e industriales. Puede integrarse en líneas de producción o configurarse como puesto independiente.

Aplicaciones

• Materiales magnéticos: ferrita, NdFeB, AlNiCo, SmCo, imanes de caucho.
• Motores: motores pequeños, motores DC, motores paso a paso, motores síncronos y servomotores.
• Electroacústica: altavoces, micrófonos, teléfonos, zumbadores.
• Generadores: rotores magnéticos para automoción/moto, generadores digitales, componentes de turbinas eólicas.
• Contadores y sensores: amperímetros, medidores de flujo, tacómetros, odómetros.
• Refrigeración y ventiladores: ventiladores axiales, ventiladores de radiador de automóvil, ventiladores CPU.
• Manufactura: mecanizado, ferretería, moldes y componentes magnéticos.
• Otros: brújulas, sellos de frigorífico, material de oficina, juguetes, dispositivos sanitarios.

Direcciones y métodos de magnetización

• Magnetización radial: magnetización radial interna y externa.
• Magnetización axial: magnetización axial por un lado y axial por ambos lados.
• Magnetización por radiación para piezas específicas.

Características clave

• Condensadores de pulsos de alta tensión y arquitectura modular para configuraciones flexibles.
• Carga en corriente constante con salidas de pulso seno o indexadas.
• Baja impedancia interna que permite una corriente de salida de alta eficiencia para una magnetización eficaz.
• Alta capacidad energética (modelos hasta decenas de kJ) y duraciones de pulso cortas (hasta ~100 µs) adecuadas para diversos tipos de imán.
• Precisión de repetición de la tensión de carga típicamente ±1 V, para resultados estables y repetibles.
• Interfaces estándar industriales para integración en líneas de producción; opciones HMI/PLC según requisitos del cliente.

Bobinas, accesorios y medida de flujo

• Cada aplicación utiliza una bobina o accesorio a medida para convertir la energía del magnetizador en el perfil magnético requerido; diseño mecánico asistido por CAD disponible.
• Los accesorios personalizados reducen la energía necesaria, aumentan las tasas de repetición, proporcionan refrigeración específica y permiten un manejo ergonómico.
• Fluxímetro (ej. DX-820) disponible para medir flujo magnético y detección de saturación con pantalla digital, comunicación RS232 y E/S y alta resolución.

Esquema completo de inspección y producción

• La solución completa de inspección en línea incluye: fuente de alimentación de magnetización, bancada de magnetización y medida en aleación de aluminio (con accesorio y fluxímetro integrados) y un enfriador de agua. El sistema magnetiza, mide el flujo, determina la conformidad del producto y transmite datos al MES por Ethernet. Solo se requiere carga/descarga manual de piezas.

Familias de productos y alcance

• Série DXMG: gamas de fuentes de alimentación de magnetización y capacidades (p. ej., DXMG 10100, DXMG 10200, DXMG 2510, DXMG 2520, DXMG 2530, DXMG 2540, DXMG 2560).
• Series DXME / DXMM: magnetizadores capacitivos/por impulso para ferrita, AlNiCo, imanes de caucho, NdFeB y otros imanes permanentes de tierras raras; adecuados para imanes, rotores de motores, altavoces y piezas similares.

Documentación y manuales

• Manuales de usuario, hojas de datos y folletos están disponibles por modelo en la página del producto; la documentación por modelo incluye procedimientos de operación, seguridad e integración.

Especificaciones técnicas (ejemplo DXME-25C20)

• Modelo: DXME-25C20
• Alimentación: AC 220 ± 20 V, 50–60 Hz, 30 A
• Corriente de salida máx.: 30.000 A
• Rango de tensión de carga: DC 50–2500 V
• Precisión de repetición de la tensión de carga: ±1 V
• Tiempo de carga: 5 s (típico)
• Capacidad de condensador (ej.): 2000 μF (otros modelos ofrecen bancos seleccionables)
• Energía máx. (ej. DXME-25C20): 6250 J
• Huella ejemplo: 500 A × 1000 P × 1400 A (mm)
• Peso (ej. DXME-25C20): 300 kg
• Idiomas UI: chino o inglés; opciones HMI/PLC disponibles
• Refrigeración: refrigeración por agua para bancadas integradas; enfriador industrial separado (ej. DX-1W: entrada 1,41 kW, refrigeración 3,42 kW)
• Fluxímetro (ej. DX-820): AC 220 ± 20 V, pantalla 4 dígitos, rango 0–400 mWb, resolución 0,1 μWb, precisión ±0,5% de lectura, RS232 & E/S
