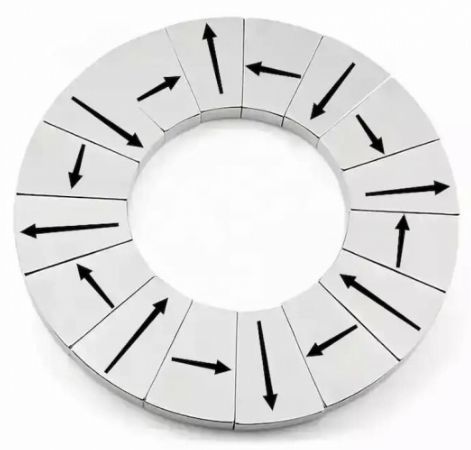

Ensamblaje magnético DXHM-2000

Un imán en arreglo Halbach es una disposición configurada de elementos de imán permanente con una magnetización que rota espacialmente, amplificando el campo magnético en un lado y cancelándolo en el otro. Esta geometría produce un flujo fuerte por un lado con campos parásitos reducidos, permitiendo circuitos magnéticos compactos.

Aplicaciones del producto

• Imanes flexibles para frigoríficos (flujo unilateral para aumentar la fuerza de sujeción)
• Sistemas de levitación magnética (Maglev / Inductrack)
• Wigglers Halbach para sincrotrones y láseres de electrones libres (FEL)
• Fuente de iones Halbach 0,7 T (ejemplo)
• Ensamblajes de propulsores Halbach (caso de uso)
• Ensamblajes Halbach para haces de electrones (caso de uso)
• Pequeños arreglos Halbach de 96 polos
• Arreglos Halbach de cara 4 polos
• Arreglos Halbach lineales de gran longitud
• Pequeños rotores Halbach (p. ej. rotor de 27 mm)

Ventajas

• Concentra el flujo magnético en un lado mientras minimiza el campo parásito en el lado opuesto
• Empleo más eficiente del material magnético para obtener campos direccionales intensos
• Aplicable tanto a geometrías circulares como planas

Desventajas / limitaciones

• Dificultad de montaje debido a las fuertes fuerzas de repulsión entre elementos magnéticos adyacentes
• Efectos mutuos de desimantación entre imanes vecinos; el riesgo aumenta a temperaturas de funcionamiento elevadas

Configuraciones y notas de diseño

• Puede implementarse como arreglos circulares o planos; las geometrías tipo "bucking-magnet" y la presencia de una pista de aire pueden mejorar la eficiencia del circuito
• Se utiliza a menudo una separación de aire en los diseños para mejorar significativamente la eficiencia del circuito magnético Halbach
• Materiales de alta coercitividad, un montaje mecánico cuidadoso y simulaciones magnéticas son normalmente necesarios para arrays robustos

Características técnicas / especificaciones

• Tipo: arreglo Halbach (ensamblaje magnético)
• Propiedad clave: concentración de flujo unilateral — campo reforzado en un lado, cancelado en el otro
• Usos típicos: imanes de nevera (imanes delgados y flexibles), levitación magnética (Inductrack/Maglev), fuentes de iones, propulsores, sistemas de haz de electrones, wigglers para sincrotrones/FEL
• Consideraciones de diseño: desafíos de montaje por la repulsión entre elementos; riesgo de desimantación a altas temperaturas; la presencia de una separación de aire puede mejorar el rendimiento
• Fabricante: Xiamen Dexing Magnet Tech. Co., Ltd.
