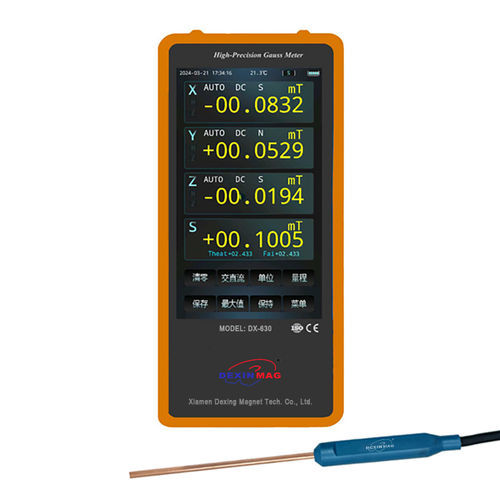

Gausímetro digital DX-630

de manoportátilUSB

Introducción
Dexinmag ha desarrollado un sensor Hall ultracompacto con amplio rango de temperatura de funcionamiento, alta linealidad (máx. 0,01 %) y alta sensibilidad (área activa 0,028 mm). El equipo integra una tecnología patentada de corrección de ángulo ortogonal para sonda 3D (desviación de ortogonalidad ≤ 0,1°). La unidad principal integra circuitos analógicos y digitales diseñados profesionalmente (ARM Cortex 32-bit MCU) y muestreo patentado de ultra-baja pérdida (ULLASS) para adquisición de señales débiles. El instrumento incorpora una pantalla grande de alta definición con amplio ángulo de visión y una interfaz táctil capacitiva. El producto cumple con ISO9001, CE e IQNET.

Características

• Pantalla táctil capacitiva con retroiluminación ajustable
• Medición de campo magnético AC/DC
• Algoritmo de corrección de ortogonalidad para sonda 3D
• Resolución de lectura 5 3/4 dígitos
• Conmutación de rango inteligente (auto) y selección manual de rango
• Análisis FFT y visualización de curva en dominio del tiempo
• Bluetooth BLE (10 Hz) para transmisión inalámbrica
• Reconocimiento inteligente de sonda (detección automática del tipo)
• Conmutación alta velocidad / baja velocidad
• Visualización de valores y curvas incluyendo valores vectoriales/3D y coordenadas esféricas
• Salida analógica por BNC (±3 V)
• Visualización de extremos / máximo y retención de pico
• Diseño de muy bajo ruido
• Detección por umbral con umbrales de alarma 3D y modos de alarma múltiples (Ninguno / Dentro del rango / Fuera del rango)
• Almacenamiento de datos (único o continuo), devolución de llamada y exportación
• Comunicación USB-C (TYPE-C); conjunto de instrucciones general (compatible con LabVIEW)

Parámetros técnicos (tabla resumen, filas con saltos)
Rango total: ±500 kGs (50 T)
Dimensiones de prueba: 1D, 2D, 3D (X, Y, Z)
Método de medida: Auto (conmutación automática de rango) / Manual
Rangos (mT): 30; 300; 3000; 30000; 50000
Resolución (DC): 0,0001 mT; 0,001 mT; 0,01 mT; 0,1 mT; 0,1 mT (por rango)
Resolución (AC): 0,1 Gs / 10 μT
Precisión (DC / 3D y rangos): 3D - ±0,1% ±0,005% de lectura (0,01–0,05 T); 3D - ±0,05% ±0,005% (0,05–2,5 T); 3D - ±0,5% ±0,005% (2,5–5 T); 3D - ±1% ±0,005% (5–50 T); AC - ±1% ±0,5% de lectura (0–50k)
Ancho de banda AC: 50 kHz
Error de ortogonalidad corrección 3D: ≤ 0,1°
Coeficiente de temperatura de sonda: -(0,02% ±1 count)/°C
Coeficiente de compensación de temperatura de sonda: -(0,007% ±1 count)/°C
Conversión de unidades: 1 T = 1000 mT; 1 mT = 1000 μT; 1 Gs = 1 Oe; 1 mT = 10 Gs; 1 Gs = 79,8 A/m
Dimensiones (host): 187 × 82 × 28 mm
Peso: 362,8 g
Color: Obsidian Black

Especificación general (seleccionada)
Interfaz analógica: BNC ±3 V
Interfaz de comunicación: TYPE-C (USB-C), Bluetooth BLE (10 Hz)
Alimentación: Dos baterías 18650 en paralelo
Consumo de energía: 4,2 W
Funcionamiento continuo: ≈ 5 horas
Opciones de sondas adaptadoras: sondas 3D, 2D, 1D (variantes ambiente / alta / baja temperatura); longitud de sonda y sondas en matriz personalizables; sensor de temperatura interno opcional

Interfaz y funciones
La interfaz de medida muestra valor de campo magnético 3D, campo vectorial, ángulos de desviación/inclinación, rango, modo AC/DC, dirección del campo, unidades, hora, ID de sonda y nivel de batería. Controles táctiles: puesta a cero, conmutación AC/DC, cambio de unidad, conmutación de rango, guardar datos, visualización max/min, retención de pantalla y menú. Ajustes de menú: umbrales, información de versión, visualización de curvas, ajustes de comunicación, ajustes del dispositivo, calibración y guardar/ver. Funciones de curva: trazado temporal, detección de picos y visualización de espectro FFT. Ajustes del dispositivo: hora, modo/brillo del retroiluminado, zumbador on/off, idioma y métodos de filtrado seleccionables (promedio, deslizante, ninguno). El software host admite grabación/plot, calibración automática de sonda/memoria automática del host, cero/rango automáticos, alarma por umbral y unidades de visualización seleccionables (p. ej. milligauss, nanotesla).

Sondas adaptadas y opciones
Familia de sondas Hall 3D convencionales (ejemplos y parámetros típicos disponibles en la ficha del producto). Series de sondas: 3ADX801F / 3ADX802F / 3ADX803F / 3ADX804F / 3ADX805F y variantes cuadradas 3ADX806F / 3ADX807F con diferentes diámetros de área activa, rango de frecuencia (DC–1 kHz), rango completo hasta 300 kG, clases de precisión, encapsulado (latón redondo o cuadrado) y rangos de temperatura de funcionamiento -10°C a +75°C.

Características técnicas

• Modelo / Denominación: DX-630 (host)
• Rango magnético total: ±500 kGs (50 T)
• Modos de medida: 1D / 2D / 3D (X, Y, Z); AC/DC
• Pasos de rango (mT): 30, 300, 3000, 30000, 50000
• Resoluciones DC por rango: 0,0001 mT / 0,001 mT / 0,01 mT / 0,1 mT / 0,1 mT
• Resolución AC: 0,1 Gs / 10 μT
• Error de corrección de ortogonalidad 3D: ≤ 0,1°
• Coeficiente temp. de sonda: -(0,02% ±1 count)/°C; compensación: -(0,007% ±1 count)/°C
• Ancho de banda AC: 50 kHz
• Salida analógica: BNC (±3 V)
• Comunicación: USB-C (TYPE-C) y Bluetooth BLE (10 Hz)
• Alimentación: dos baterías 18650 (paralelo), consumo ≈ 4,2 W, ≈ 5 h continuo
• Físico: 187×82×28 mm; 362,8 g; Obsidian Black
• Certificaciones: ISO9001, CE, IQNET
