Polea pivotante IN10 series

librede material plásticootros materiales

Descripción del producto

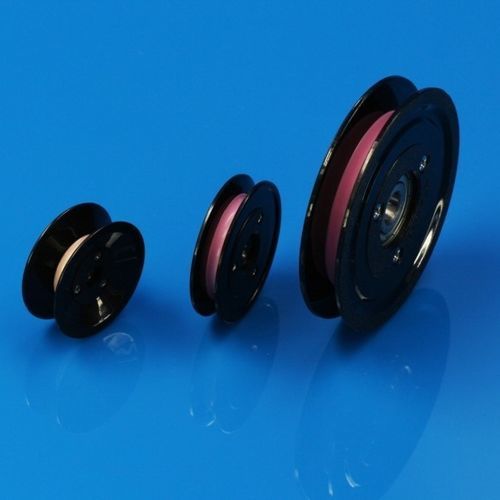

Innovacera fabrica una gama de poleas guía de cable cerámicas para bobinadoras, trefiladoras, máquinas de cables, maquinaria textil y líneas de extrusión. Hay modelos estándar en stock y se pueden fabricar tamaños personalizados a pedido. Las unidades combinan bridas plásticas con insertos cerámicos pulidos de alúmina 99% o de óxido de aluminio rosa 95% para ofrecer una superficie guía de baja fricción y alta resistencia al desgaste.

Ventajas

• Excelente aislamiento eléctrico y resistencia a altas temperaturas
• Alta resistencia al desgaste y superficie pulida que protege el recubrimiento del cable
• Durabilidad en entornos de proceso exigentes
• Vida útil prolongada que reduce las intervenciones de mantenimiento
• Alta rigidez para rotación estable y guiado preciso

Especificaciones del producto
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Características técnicas

• Construcción: bridas plásticas ensambladas con insertos cerámicos
• Materiales cerámicos: alúmina 99% pulida o óxido de aluminio rosa 95%
• Aplicaciones principales: bobinadoras, trefilado, procesamiento de cables, maquinaria textil, tubing y extrusión
• Principio de funcionamiento: la polea gira cuando el hilo/peso pasa sobre el anillo, transformando la fricción deslizante en contacto estático para proteger el conductor
• Propiedades clave: aislamiento eléctrico, resistencia a la temperatura, resistencia al desgaste, acabado liso, resistencia ambiental, alta rigidez y larga vida útil
• Modelos y dimensiones disponibles: ver Especificaciones arriba (serie IN10xx-Bxx)
