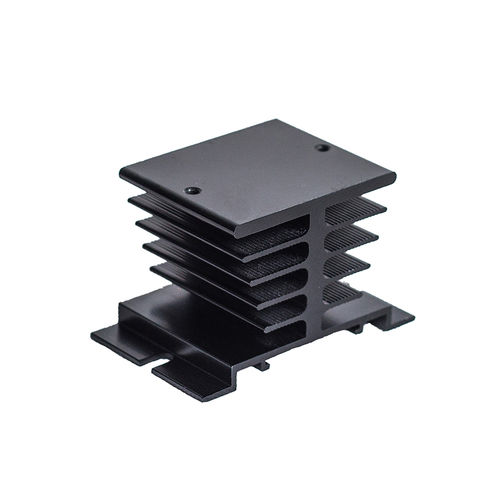

Disipador térmico para la electrónica HF92B series

En la fórmula anterior, TJ representa la temperatura de unión de las partes de potencia del semiconductor (°C), TA representa la temperatura ambiente (#C), P representa el consumo general de potencia (W) y RJA representa la resistencia térmica (°C/W) desde la unión a la temperatura ambiente (°C/W) de la unión a la temperatura ambiente. La resistencia térmica de los relés SSR simplificados se compone de dos partes: RJA=RJC+RCA. En la fórmula, RJC representa la resistencia térmica de la unión a la carcasa y RCA representa la resistencia térmica de la carcasa al ambiente Por ejemplo, cuando calculamos la disipación de calor del KS15/D-24Z25, la RJC de este relé es de aproximadamente 1,2°C/W, la RCA es de aproximadamente 8,5°C/W. La temperatura de unión máxima permitida es de 12°C y el consumo de potencia es P=U x I. Cuando la corriente es de 10A o inferior a 10A, la caída de tensión del TRIAC es de aproximadamente 1,1V. La fórmula del producto sin disipador de calor es la siguiente, 125- TA=1,1 XIX (1,2+8,5 Según la fórmula anterior, la corriente máxima es de 9,3 A a 25 °C de temperatura ambiente y de 6 A a 60 °C de temperatura ambiente cuando el producto no lleva disipador de calor. Si añadimos un disipador de calor HF92B-120 a este relé, la resistencia térmica de referencia es de aproximadamente 1,1°C/W. Si no se tiene en cuenta la resistencia térmica de la base metálica del SSR al disipador de calor, la caída de tensión es de aproximadamente 1,25 V a plena carga. La fórmula será 125-TA=1,5 X I X (1,2+1,1). La temperatura ambiente máxima será de 40°C cuando la corriente de funcionamiento sea de 25A y la corriente máxima será de 18A cuando la temperatura ambiente sea de 60°C. Debido a los diferentes tipos de disipadores de calor, la resistencia térmica correspondiente cambia. Por lo tanto, los valores de corriente varían en función de la temperatura ambiente. - F
