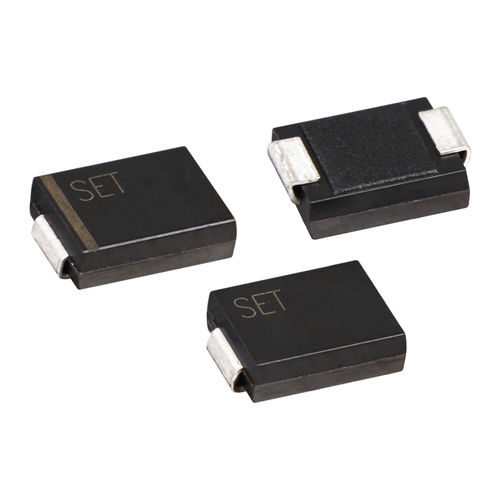

Diodo TVS SMDJ series

SMDde tensiónestándar

El supresor de tensiones transitorias (TVS) es un componente de protección de circuitos que atenúa (reduce) o filtra un pico de tensión transitoria (sobretensión) picos de tensión transitoria (sobretensión), los diodos TVS proporcionan protección crítica al entrar en ruptura de avalancha en no más de unos pocos nanosegundos después de un golpe, bloqueando la tensión transitoria y dirigiendo su corriente a a tierra. Características baja resistencia incremental a sobretensiones ● Excelente capacidad de sujeción ● Encapsulado de perfil bajo con alivio de tensión incorporado ● IR típica inferior a 2,0 μA por encima de 12 V ● Capacidad de potencia de pulso pico de 3000 W con un 10/1000 μs Forma de onda, velocidad de repetición (ciclo de trabajo): 0.01% ● Para aplicaciones montadas en superficie para optimizar el espacio de la placa ● El modo de fallo típico es cortocircuito por sobretensión o corriente ● IEC 61000-4-2 ESD 30 kV (aire), 30 kV (contacto) ● Protección EFT de las líneas de datos de acuerdo con la norma IEC 61000-4-4 ● Tiempo de respuesta muy rápido ● Unión de chip pasivada con vidrio ● Alta temperatura a la soldadura por reflujo garantizada: 260 °C/30 seg ● VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT:Coeficiente de temperatura, el valor típico es 0,1%) ● El embalaje de plástico tiene clasificación de inflamabilidad V-0 según Underwriters Laboratories ● Cumple el nivel MSL1, según J-STD-020, ● Estañado mate sin plomo ● No contiene halógenos y cumple la directiva RoHS ● E3 sin Pb significa que la interconexión de segundo nivel está libre de Pb y el material de acabado de los terminales es estaño(Sn) (IPC/JEDEC J-STD609A.01)
