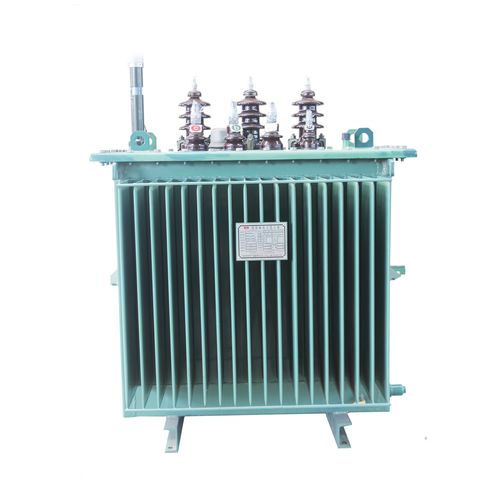

Transformador con depósito de aceite S11

de potenciade distribuciónde alimentación eléctrica

Transformador sumergido en aceite Nuestros transformadores sumergidos en aceite son perfectos para transformar la tensión, normalmente de 10 kv o 35 kv a 380 V o 220 V para aplicaciones de usuario final. Adecuados tanto para interiores como para exteriores, están fabricados para soportar condiciones adversas. - En los transformadores de potencia sumergidos en aceite, el devanado de baja tensión suele adoptar una estructura cilíndrica de bobinado de lámina de cobre, excepto en los de menor capacidad, que utilizan hilo de cobre. - El bobinado de alta tensión emplea una estructura cilíndrica multicapa, que garantiza una distribución uniforme de las vueltas, un magnetismo de fuga mínimo, una gran resistencia mecánica y una gran resistencia a los cortocircuitos. - El núcleo de hierro y el bobinado están firmemente sujetos por separado. La sección de alta tensión del dispositivo, los cables de baja tensión y otras piezas de fijación están equipados con tuercas autoblocantes para evitar que se aflojen. Utiliza una estructura sin núcleo para soportar los golpes durante el transporte. - La bobina y el núcleo de hierro se someten a un tratamiento de secado al vacío, y el aceite del transformador se llena utilizando la tecnología de filtración de aceite al vacío, minimizando significativamente la humedad en el interior del transformador de potencia sumergido en aceite. - El depósito de aceite utiliza una lámina ondulada que tiene una función de respiración, compensando los cambios de volumen de aceite debidos a las fluctuaciones de temperatura. Como resultado, este producto no tiene tanque de almacenamiento de aceite, lo que reduce significativamente la altura del transformador. - Como la chapa ondulada sustituye al depósito de almacenamiento de aceite, el aceite del transformador queda aislado del entorno exterior, lo que evita eficazmente la entrada de oxígeno y agua, que podrían degradar el rendimiento del aislamiento.
