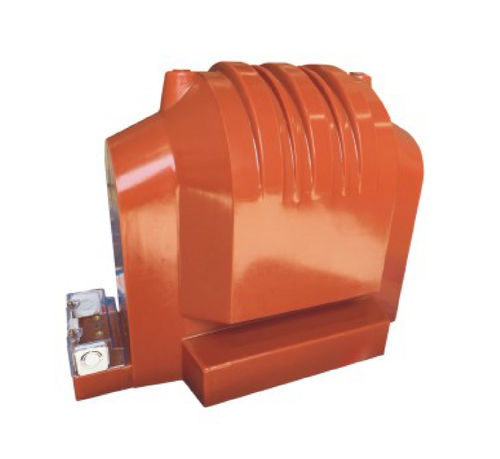

Transformador de medida JDZ9-10G

encapsulado en resinapara servicio interiorpara aplicaciones industriales

Transformador de tensión para interiores JDZ9-10G Transformador de potencial El transformador de tensión de interior JDZ9-10G adopta un aislamiento de fundición totalmente cerrado de resina epoxi y tiene una estructura totalmente cerrada de bobina doble monofásica. El núcleo de hierro se enrolla en un anillo con láminas de acero al silicio laminado en frío de alta calidad, y los devanados primario y secundario se enrollan en el núcleo de hierro. La salida secundaria tiene una cubierta protectora del cableado, y hay una ranura de salida en la cubierta. Es adecuado para diversas instalaciones de conmutación de alta tensión. Se utiliza principalmente en sistemas de energía con una tensión nominal de 10 kV e inferior. Se puede utilizar para medir la tensión y la potencia, y también se puede utilizar como fuente de alimentación para la protección del relé. Transforma la alta tensión del sistema primario en la baja tensión del sistema secundario, estandariza y miniaturiza la medición, los instrumentos de medición y los relés, y garantiza la seguridad de los equipos secundarios y del personal. Nivel de aislamiento nominal: 7,2/32/60kV, 12/42/75kV Frecuencia nominal: 50Hz/60Hz Fase: Simple Instalación: Interior Relación de tensión: 10000√3/100√3/100/3V o personalizada. Carga: 5~30VA
