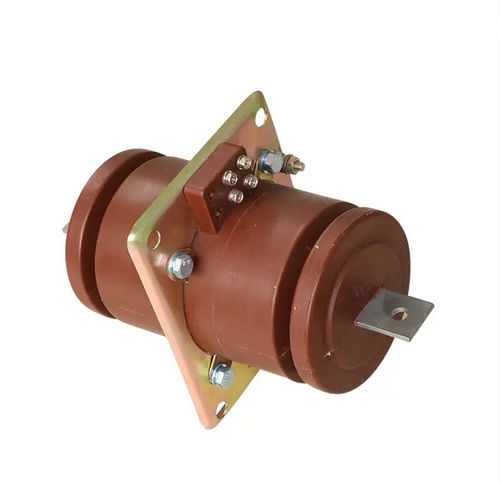

Transformador de corriente LAJ-10

encapsulado en resinaencapsuladointerior

Detalles del producto
Este transformador de corriente presenta un diseño de estructura escalonada, con aislamiento semi-cerrado por debajo de 300A y estructura completamente cerrada de tipo bus/un solo giro por encima de 400A para aplicaciones de alta corriente. La formulación de resina epoxi de baja temperatura permite operar hasta -35℃.

• Tipo: Transformador de corriente
• Modelo: LAJ-10
• Diseño: Ximai Electrical
• Duración: 7-15 días
• Fecha de actualización: 10 de junio de 2025

Características

• Estructura escalonada que se adapta a diferentes clasificaciones de corriente
• Resina epoxi de baja temperatura (tipo resistente al frío -35℃)
• Diseño de tipo bus para alta corriente (2000~6000A)
• Capacidad de sobrecarga continua del 150% In
• Certificado Nivel de Contaminación II

Condiciones de operación

• Instalación: Interior
• Temperatura de operación: -35℃~40℃
• Altitud: ≤1000m
• Tipo de estructura: ≤300A semi-cerrada, 400A-1500A de un solo giro, ≥2000A de tipo bus

Parámetros técnicos

• Voltaje nominal: 10kV
• Frecuencia nominal: 50Hz o 60Hz
• Corriente primaria nominal: 5~6000A
• Corriente secundaria nominal: 5A o 1A
• Nivel de aislamiento nominal: 12kV/42kV/75kV
• Corriente de resistencia a corto plazo: 40kA/1s

Características / Especificaciones técnicas

• Tipo: Transformador de corriente
• Modelo: LAJ-10
• Diseño: Ximai Electrical
• Instalación interior
• Temperatura de operación: -35℃ a 40℃
• Altitud: ≤1000m
• Estructura: Escalonada, semi-cerrada o de tipo bus dependiendo de la clasificación de corriente
• Voltaje nominal: 10kV
• Frecuencia nominal: 50Hz o 60Hz
• Corriente primaria: 5~6000A
• Corriente secundaria: 5A o 1A
• Nivel de aislamiento: 12kV/42kV/75kV
• Corriente de resistencia a corto plazo: 40kA/1s
• Capacidad de sobrecarga continua: 150% In
• Certificado Nivel de Contaminación II
