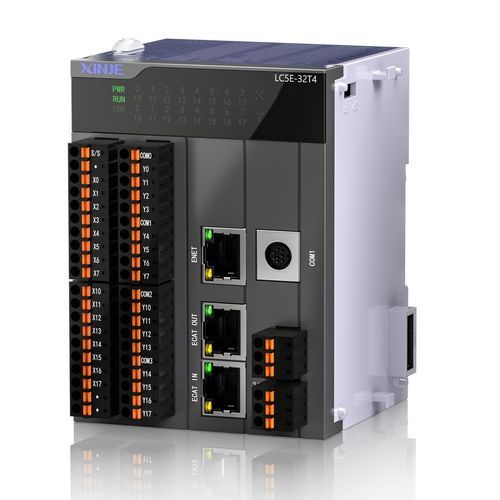

Autómata programable EtherCAT LC5E-32T4

compactocon 16 E16 S

Descripción general
Compatible con todas las funciones XL5E, la serie LC5E actúa como esclavo EtherCAT para interactuar con la estación maestra. Soporta comunicación Ethernet, bus EtherCAT, módulos de expansión a la derecha y un módulo ED a la izquierda. La comunicación de alta velocidad y la configuración/expansión flexibles cubren distintos escenarios de aplicación y mejoran la eficiencia del sistema.

Sincronización continua — flexible y fiable
La comunicación sincronizada basada en EtherCAT y la expansión modular permiten un control coordinado entre dispositivos distribuidos, mejorando la precisión temporal y la determinación del sistema.

Transmisión de datos rápida y estable
El intercambio de datos entre maestro y esclavo se realiza mediante el bus EtherCAT, con un tamaño máximo de PDO de entrada/salida de 1280 bytes. Esto acelera la respuesta del sistema y mejora la precisión de control en integración, adquisición y procesamiento de datos.

Interacción y configuración de datos simplificadas
La configuración por interfaz permite una interacción rápida de datos maestro/esclavo sin programación de instrucciones compleja. La interfaz de mapeo de E/S del maestro lee las direcciones configuradas por el esclavo y muestra de forma intuitiva la relación de mapeo entre direcciones maestro y esclavo.

Control distribuido para reducir la carga del maestro
El PLC esclavo puede recopilar datos del sistema distribuido (temperatura, presión, caudal, etc.) y transmitirlos al PLC maestro o al sistema superior para su procesamiento, distribuyendo tareas de control y reduciendo la carga de CPU del maestro.

Conectividad completa — flexible y compatible
Puerto Ethernet RJ45 estándar para comunicaciones de alta velocidad. Soporta múltiples protocolos: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Comunicación serie: 1 × RS232 y 1 × RS485. Topologías flexibles: cableado lineal y en estrella.

Capacidad de expansión local
LC5E-32T4 admite hasta 16 módulos de expansión a la derecha y 1 módulo ED a la izquierda, cubriendo tipos como I/O, analógico, temperatura, pesaje, etc., para satisfacer necesidades de control multidimensionales.

Funciones básicas sólidas

• Contador de alta velocidad 4 canales @ 50 kHz / 80 kHz
• Posicionamiento de alta velocidad 4 ejes @ 100 kHz síncrono
• Soporte máximo de I/O: 542 puntos
• Memoria de programa: 1 MB
• Admite descarga en línea
• Lenguajes de programación: LD y C
• Velocidad de procesamiento de instrucciones básicas: 0,01–0,03 μs
• Depuración eficiente y mayor estabilidad del sistema
• Terminales enchufables para cableado y mantenimiento rápidos
• Perfil delgado adecuado para instalación en espacios reducidos

Especificaciones técnicas

• Série: LC5E series EtherCAT slave controller
• Soporte EtherCAT con tamaño máximo de PDO: 1280 bytes
• Ethernet: RJ45 estándar
• Protocolos: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Puertos serie: 1 × RS232, 1 × RS485
• Expansión local: hasta 16 módulos de expansión a la derecha + 1 módulo ED a la izquierda (I/O, analógico, temperatura, pesaje, etc.)
• Puntos I/O máximos: 542
• Memoria de programa: 1 MB
• Conteo de alta velocidad: 4 canales @ 50 kHz / 80 kHz
• Posicionamiento de alta velocidad: 4 ejes @ 100 kHz síncrono
• Velocidad de procesamiento de instrucciones: 0,01–0,03 μs
• Lenguajes de programación: LD y C
