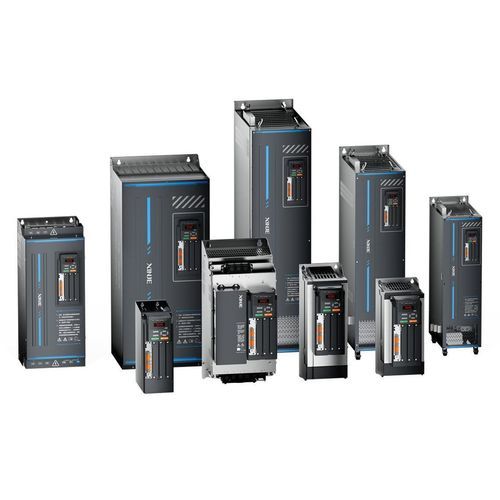

Variador de frecuencia de codificador VH6-45P5-B

regenerativocon IGBTCANopen

Descripción general del producto
Redes de alta velocidad que admiten los protocolos estándar EtherCAT y CANopen. Amplias opciones de ampliación con tarjetas de expansión opcionales que aportan diferentes funciones. Soporta múltiples tarjetas PG para un control de motor más preciso. Equipado con un módulo de frenado rectificador que permite un bus común de CC para el intercambio de energía regenerada. Diseño de conducto de aire independiente para una rápida disipación de calor y mayor resistencia al polvo. Panel LCD disponible para depuración rápida, almacenamiento de parámetros, subida y descarga de archivos.

Características clave

• Funcionamiento de alta velocidad: frecuencia de salida máxima hasta 1000 Hz para rotación a alta velocidad y control estricto de velocidad/torque.
• Alta estabilidad y precisión: rango de control de velocidad ampliado con fluctuación de velocidad estabilizada en aprox. 0,2 % para mejorar la precisión mecánica.
• Adaptabilidad a cargas de impacto: respuesta de par rápida ante cambios bruscos de carga mediante retroalimentación de corriente del motor; la velocidad y la posición del rotor ajustan la corriente y el par de salida para suprimir vibraciones.
• Control vectorial avanzado de par: módulos IGBT integrados que proporcionan hasta 180 % de par al arranque a 0,5 Hz. Soporta 150 % de sobrecarga durante 1 minuto cada 300 s y 180 % durante 3 s.
• Eficiencia energética y respeto medioambiental: los reactores de CC mejoran el factor de potencia y reducen las armónicas en la conexión de alimentación; el bus común de CC permite compartir energía regenerada entre convertidores.
• Rango ampliado de potencia de la unidad de frenado: la gama de potencia estándar de la unidad de frenado se ha ampliado para armarios de control más compactos y rentables.
• Función PID: ajuste manual de las ganancias proporcional e integral para optimizar los objetivos PID y la coherencia de la retroalimentación, acortando el tiempo de arranque.
• Función de posicionamiento: posicionamiento de alta precisión mediante entrada de pulsos y retroalimentación de encoder para mejorar precisión, eficiencia y seguridad.
• Múltiples métodos de comunicación: RS485 aislado integrado que admite Modbus RTU; admite expansión externa para EtherCAT y CANopen.
• Transferencia de parámetros conveniente: modo de compatibilidad que permite escribir parámetros de modelos anteriores directamente en el nuevo modelo.
• Depuración rápida desde PC: compatible con el convertidor USB a serie Xinje y JC-EV-15 con el "Xinje Frequency Converter Debugging Software" para depuración eficiente y gestión de archivos.
• Paneles externos opcionales: pantalla LED de 7 segmentos 5 dígitos estándar; panel LCD opcional y panel de control de velocidad con botón giratorio disponibles.
• Diagnóstico y mantenimiento de por vida: monitorización de temperatura interna y diagnóstico de estado a través del panel de operación y el software para detectar fallos con antelación y reducir tiempos de inactividad.

Funcionalidad relacionada / extensiones

• Admite múltiples tarjetas de expansión (EtherCAT, CANopen, encoder, comunicación, E/S, etc.).
• Admite bus común de CC con módulo de frenado rectificador para compartir energía entre convertidores.
• Soporta múltiples tarjetas PG para mejorar el control del motor.

Especificaciones técnicas

• Serie: VH6
• Frecuencia de salida máxima: 1000 Hz
• Fluctuación / estabilidad de velocidad: aprox. 0,2 %
• Par de arranque a baja velocidad (0,5 Hz): hasta 180 %
• Capacidad de sobrecarga: 150 % durante 1 minuto cada 300 s; 180 % durante 3 s
• Comunicación: RS485 aislado integrado (Modbus RTU); admite EtherCAT y CANopen mediante expansión
• Freno / recuperación de energía: módulo de frenado rectificador y soporte de bus común de CC
• Refrigeración: diseño de conducto de aire independiente para rápida disipación térmica
• Panel de operación: pantalla LED 7 segmentos 5 dígitos estándar; panel LCD y panel de control de velocidad con botón opcionales
• Funciones: control PID, posicionamiento (entrada de pulsos + retroalimentación de encoder), diagnósticos permanentes y monitorización de temperatura interna, modo de compatibilidad de parámetros
• Depuración por el usuario: compatible con el convertidor USB a serie Xinje y el software de depuración dedicado (JC-EV-15)
