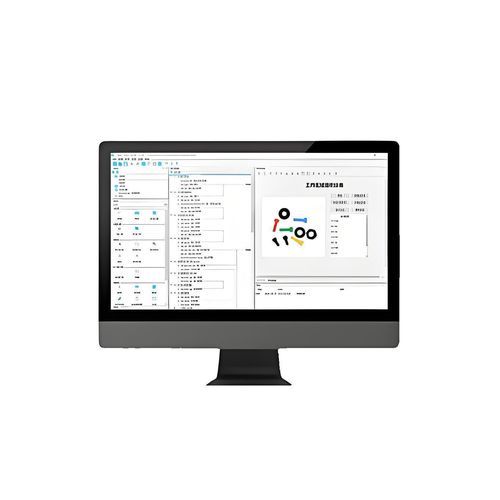

Software de cálculos VISION STUDIO

de visualizaciónde programaciónde tratamiento de imágenes

Descripción general
XINJE VISION STUDIO es una plataforma de desarrollo de aplicaciones de visión industrial pensada para la integración en entornos automatizados. Combina programación visual por arrastrar y soltar con extensiones scriptables para reducir el esfuerzo de desarrollo y acelerar el despliegue en líneas de producción.

Resumen clave

• Programación visual por arrastrar y soltar para construir la lógica de la aplicación sin profundos conocimientos de programación.
• Algoritmo de calibración subpíxel para una calibración mano‑ojo rápida y precisa entre sistemas de visión y brazos robóticos.
• Programación mixta: interfaz PLC integrada y HMI visual que permiten controlar equipos y tareas de visión desde una única pantalla.
• Soporte de JavaScript para implementar lógica personalizada y ampliar capacidades más allá de los bloques visuales.
• Conjunto de herramientas completo: adquisición de imagen, preprocesado, localización, posicionamiento, calibración y análisis regional.
• Funciones de fórmulas para una configuración rápida de parámetros que posibilita pruebas de varios productos con un solo programa.
• Visualización de alarmas y registros en tiempo real para excepciones de ejecución e ingeniería con retroalimentación de estado clara.

Detalles funcionales y herramientas

• Programación visual: ensamblaje de la lógica mediante elementos drag‑and‑drop para reducir el tiempo de incorporación de operarios e ingenieros.
• Calibración: algoritmos basados en subpíxel para convertir coordenadas mano‑ojo y simplificar la integración con robótica.
• Interfaz mixta PLC & visual: pantalla unificada para gestionar tanto los controles de la máquina como los flujos de visión.
• Soporte JavaScript: permite scripts avanzados para procesos complejos, lógica de decisión e integraciones a medida.
• Herramientas de localización: detección de puntos, líneas, círculos, formas geométricas e irregulares con precisión configurable.
• Preprocesado de imagen: separación de canales, filtrado gaussiano, umbralización y conversión de espacio de color para preparar imágenes.
• Análisis regional: análisis de componentes conectados, creación de regiones, operaciones morfológicas y relaciones topológicas entre regiones.
• Variables: variables globales y locales con múltiples tipos de datos para mejorar legibilidad y mantenibilidad.
• Funciones de fórmula: configuración y cálculo rápido de parámetros para reducir tiempo de depuración y soportar variantes de producto.
• Manejo de errores: visualización de eventos en tiempo real, estados de alarma y retroalimentación mediante registros para excepciones y eventos de ejecución.

Capacidades relacionadas

• Diseño integrado que simplifica la configuración y gestión del sistema de visión dentro de líneas automatizadas.
• Adquisición y procesamiento de imágenes eficiente para favorecer mayor rendimiento y resultados de inspección consistentes.

Especificaciones técnicas

• Programación: programación visual drag‑and‑drop + soporte de scripting JavaScript.
• Algoritmo de calibración: basado en subpíxel, alta integración para calibración mano‑ojo rápida.
• Interfaces: integración de interfaz PLC con HMI visual para control combinado.
• Herramientas de procesamiento de imagen: adquisición de cámara, separación de canales, filtrado gaussiano, umbralización, conversión de espacio de color.
• Herramientas de análisis: localización (puntos/líneas/círculos/formas), análisis regional, procesamiento morfológico, relaciones topológicas.
• Variables y fórmulas: soporte para variables globales/locales y funciones de fórmula para ajuste de parámetros y depuración.
• Gestión de errores: alarmas en tiempo real y retroalimentación por registros para excepciones y eventos de ejecución.
