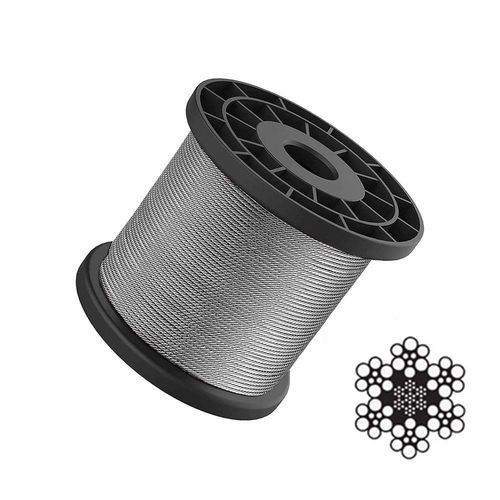

Cable metálico para grúas IWR

para minasde aceroflexible

Descripción del producto
La cuerda de acero 6×9W+IWR presenta una construcción Warrington (W) de contacto lineal con 6 torones, 9 hilos por torón y un núcleo de cable de acero (IWR). Está diseñada para aplicaciones de izado y carga que requieren elevada resistencia a la rotura y buena resistencia al desgaste.

Características de rendimiento

• Resistencia: El núcleo de cable de acero (IWR) incrementa la resistencia total y la capacidad anti-extrusión manteniendo los beneficios de la construcción Warrington.
• Flexibilidad: La flexibilidad se reduce moderadamente frente a construcciones sin IWR, pero la cuerda sigue siendo adecuada para aplicaciones industriales de izado y cargas pesadas.
• Resistencia al desgaste: El perfil de contacto lineal combinado con el núcleo IWR mejora la resistencia al desgaste superficial en entornos con alta abrasión.

Características de aplicación
Se emplea habitualmente como cuerda principal de izado en grúas de gran tonelaje, cabrestantes de pozos mineros, cuerdas de izado de ascensores de alta velocidad y otros sistemas críticos de elevación donde la resistencia, la fatiga y la resistencia al desgaste son determinantes.

Mensaje comercial
Cuando la aplicación no admite compromisos en resistencia a la tracción, resistencia al desgaste o vida a fatiga, la construcción 6×9W+IWR ofrece una solución equilibrada; pueden suministrarse configuraciones a medida y condiciones comerciales competitivas según los requisitos del proyecto.

Parámetros (tabla extraída de la ficha del producto)
DIÁMETRO NOMINAL | PESO APROX. (kg/100m) | RESISTENCIA A LA TRACCIÓN NOMINAL DE LA CUERDA (MPa): 1570 1670 1770 1870 1960
CARGA MÍNIMA DE ROTURA
Secuencia de columnas (según tabla fuente): D | KG/100M (col1) | KG/100M (col2) | KG/100M (col3) | luego una secuencia de valores (kN) correspondientes a las cargas mínimas de rotura para las columnas de resistencia a la tracción indicadas en el encabezado, presentadas en el orden original de la tabla.
2 | 1.4 | 1.38 | 1.55 | 2.08 | 2.25 | 2.22 | 2.4 | 2.35 | 2.54 | 2.48 | 2.69 | 2.6 | 2.81
3 | 3.16 | 3.1 | 3.48 | 4.69 | 5.07 | 4.99 | 5.4 | 5.29 | 5.72 | 5.59 | 6.04 | 5.86 | 6.33
4 | 5.62 | 5.5 | 6.19 | 8.34 | 9.02 | 8.87 | 9.59 | 9.4 | 10.2 | 9.93 | 10.7 | 10.4 | 11.3
5 | 8.78 | 8.6 | 9.68 | 13 | 14.1 | 13.9 | 15 | 14.7 | 15.9 | 15.5 | 16.8 | 16.3 | 17.6
6 | 12.6 | 12.4 | 13.9 | 18.8 | 20.3 | 20 | 21.6 | 21.2 | 22.9 | 22.4 | 24.2 | 23.4 | 25.3
7 | 17.2 | 16.9 | 19 | 25.5 | 27.6 | 27.2 | 29.4 | 28.8 | 31.1 | 30.4 | 32.9 | 31.9 | 34.5
8 | 22.5 | 22 | 24.8 | 33.4 | 36.1 | 35.5 | 38.4 | 37.6 | 40.7 | 39.7 | 43 | 41.7 | 45
9 | 28.4 | 27.9 | 31.3 | 42.2 | 45.7 | 44.9 | 48.6 | 47.6 | 51.5 | 50.3 | 54.4 | 52.7 | 57
10 | 35.1 | 34.4 | 38.7 | 52.1 | 56.4 | 55.4 | 60 | 58.8 | 63.5 | 62.1 | 67.1 | 65.1 | 70.4
11 | 42.5 | 41.6 | 46.8 | 63.1 | 68.2 | 67.1 | 72.5 | 71.1 | 76.9 | 75.1 | 81.2 | 78.7 | 85.1
12 | 50.5 | 49.5 | 55.7 | 75.1 | 81.2 | 79.8 | 86.3 | 84.6 | 91.5 | 89.4 | 96.7 | 93.7 | 101
13 | 59.3 | 58.1 | 65.4 | 88.1 | 95.3 | 93.7 | 101 | 99.3 | 107 | 105 | 113 | 110 | 119
14 | 68.8 | 67.4 | 75.9 | 102 | 110 | 109 | 118 | 115 | 125 | 122 | 132 | 128 | 138
16 | 89.9 | 88.1 | 99.1 | 133 | 144 | 142 | 153 | 150 | 163 | 159 | 172 | 167 | 180
17 | 101 | 99.4 | 112 | 151 | 163 | 160 | 173 | 170 | 184 | 179 | 194 | 188 | 203
18 | 114 | 112 | 125 | 169 | 183 | 180 | 194 | 190 | 206 | 201 | 218 | 21 |

Especificaciones técnicas

• Estructura: 6×9W (Warrington de contacto lineal) con núcleo de cable de acero (IWR).
• Tipo de núcleo: núcleo en cable de acero (IWR).
• Hilos por torón: 9 hilos por torón; 6 torones en total.
• Rendimiento: mayor resistencia a la tracción y capacidad anti-extrusión, mejor resistencia al desgaste; flexibilidad moderadamente reducida frente a construcciones sin IWR.
• Aplicaciones típicas: cuerdas principales de izado para grúas pesadas, cabestrantes de minas, cuerdas de ascensores de alta velocidad y otros sistemas críticos de elevación.
• Clases de resistencia disponibles: 1570 MPa, 1670 MPa, 1770 MPa, 1870 MPa, 1960 MPa.
• Diámetros nominales: entradas desde 2 mm hasta 18 mm con datos de carga de rotura asociados.
• Peso y carga mínima de rotura: valores detallados de masa (kg/100m) y carga mínima de rotura (kN) indicados en la tabla de parámetros anterior.
