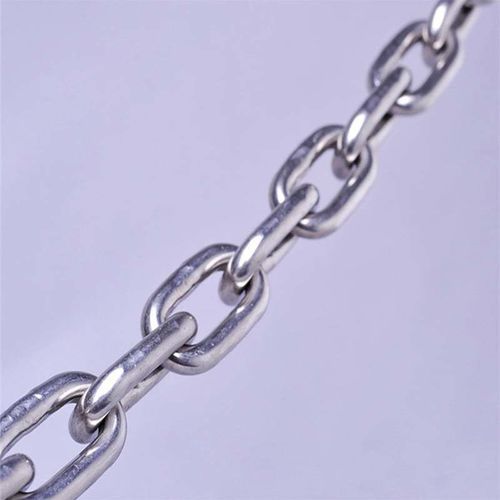

Cadena de remolcado Grade 30

de acerode acero al carbonozincada

Descripción del producto
Cadena Proof Coil grado 30 fabricada en acero de bajo carbono. Resistencia mínima última (ruptura) aproximadamente 4 × Límite de Carga de Trabajo (WLL). Ensayo de comprobación (proof test) a 2 × WLL con certificación. Acabado disponible: color natural o galvanizado.

Introducción
La cadena Proof Coil grado 30 es una cadena de uso general para aplicaciones no destinadas al izado por encima de personas, como uso agrícola, cadenas para troncos, remolque y cadenas de cambio/interruptor. Se fabrica según las clasificaciones NACM/ASTM para la clase 30 y se suministra en longitudes continuas para uso industrial y agrícola.

Precaución

• No usar para elevación por encima de personas (overhead lifting).
• NO EXCEDER EL LÍMITE DE CARGA DE TRABAJO (WLL).

Parámetros
Clase de cadena: NACM y ASTM clasifican las cadenas por grado; el grado 30 indica una cadena de utilidad general con límites de carga definidos.

Límite de Carga de Trabajo (WLL): Capacidad nominal que no debe superarse en tracción directa sobre una longitud de cadena recta y sin daños.

Ensayo de comprobación (proof test): Prueba de fabricación realizada a 2 × WLL para verificar la integridad de producción; los valores de prueba son para control de aceptación y no para diseño.

Resistencia mínima a la ruptura: Resistencia mínima medida por el fabricante (≈ 4 × WLL); la resistencia a la ruptura es una prueba de aceptación y no un criterio de diseño en servicio.

Elevación por encima (overhead lifting): Operaciones de izado que colocarían una carga suspendida encima de personas o bienes; esta cadena no está certificada para dicho uso.

Dimensiones y cargas (tamaños seleccionados)
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Normas y embalaje
Standard: Grade 30 proof coil chain
MOQ: 100 metros
Embalaje: Cartón + palet de acero

Especificaciones técnicas

• Material: acero de bajo carbono
• Acabado: color natural o galvanizado
• Ensayo de comprobación: 2 × WLL (prueba de fabricación)
• Resistencia mínima última/ruptura: ≈ 4 × WLL (mínimo del fabricante)
• Límite de Carga de Trabajo (WLL): capacidad nominal en tracción directa sobre cadena recta y no dañada
• Aplicaciones: cadena de utilidad general para uso agrícola, cadenas para troncos, remolque, cadena de cambio
• No apta para elevación por encima de personas
• MOQ: 100 metros
• Embalaje: cartón + palet de acero
