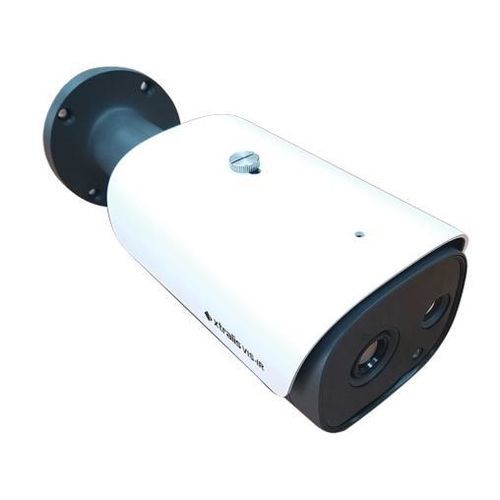

Sistema de termografía de cámara infrarroja

Descripción del producto
El detector termográfico Xtralis VIS-IR Failsafe (FTD) es un dispositivo inteligente de borde biespectral (infrarrojo y visual) diseñado para la detección temprana de calor e incendios en entornos industriales adversos donde los detectores de humo convencionales no son eficaces. El FTD supervisa continuamente las condiciones de fallo y las comunica mediante un relé failsafe incorporado. Se integra con paneles de control de incendios (FACP) estándar y permite cambiar automáticamente entre los modos IR y visual para una detección optimizada.

Números de modelo
FTD-2216-S, FTD-4231-S, FTD-8865-S

Características

• Imágenes biespectrales: señales IR y visuales
• Salidas de relé integradas: pre-alarma, alarma y fallo failsafe
• Resolución del sensor: 384 x 288 píxeles
• Tamaño de área de detección seleccionable: 1x1, 3x3 o 5x5
• Rango de temperatura de detección: -5°C a 450°C
• Pre-alarma y alarmas por temperatura fija y tasa de incremento (Rate-of-Rise)
• Tres opciones de lentes / campo de visión
• Una entrada (Reset)
• LED frontal tricolor para señalización; salida de LED remota
• Conexiones enchufables y bornes para instalación sencilla
• Protección contra ingreso: IP66
• Alimentación: 24 VDC
• Algoritmo de discriminación de vehículos para reducir falsas alarmas
• Fusión de señales IR y visual para mejorar la precisión de detección
• Detección de fallo en la tapa de la cámara y diagnósticos

Aplicaciones

• Instalaciones de gestión de residuos y reciclaje
• Plantas de procesamiento de alimentos y bebidas
• Sitios industriales de producción y almacenamiento
• Túneles de transporte e infraestructuras

Certificaciones

• CNPP

Servicio y soporte
Está disponible VIS-IR Software Management (ViSM) Setup V0.10.0.0. Se proporcionan paquetes de software, manuales de instalación, especificaciones de ingeniería y notas de aplicación para facilitar la integración, configuración y mantenimiento.

Recursos (títulos de documentos)

• Boletín de producto Detector termográfico Xtralis VIS-IR
• Hoja técnica Detector termográfico Xtralis VIS-IR
• Guía del producto Detector termográfico Xtralis VIS-IR
• Hoja de instalación Detector termográfico Xtralis VIS-IR
• Especificaciones de ingeniería Detector termográfico Xtralis VIS-IR
• Nota de aplicación Black Body para Detector termográfico Xtralis VIS-IR
• Nota de aplicación Algoritmo de discriminación de vehículos Xtralis VIS-IR
• Folleto de producto Detector termográfico Xtralis VIS-IR
• Calculadora teórica de relación de tamaño de punto Xtralis VIS-IR
• Guía del usuario Calculadora teórica de tamaño de punto Xtralis VIS-IR
• ViSM Setup (paquete de software)
• Declaración de conformidad Detector termográfico Xtralis VIS-IR
• Certificado CNPP para Detector termográfico Xtralis VIS-IR

Especificaciones técnicas

• Perfiles de imagen: biespectral (infrarrojo y visual)
• Resolución del sensor: 384 x 288 píxeles
• Opciones de área de detección: 1x1, 3x3, 5x5
• Rango de temperatura: -5°C a 450°C
• Lógica de alarma: temperatura fija y Rate-of-Rise
• Salidas: relés de pre-alarma, alarma y fallo failsafe
• Lentes: 3 opciones de lente / FOV
• Entrada: 1 (Reset)
• Indicadores: LED frontal tricolor; salida LED remota
• Conectividad: conexiones enchufables y bornes para instalación sencilla
• Alimentación: 24 VDC
• Protección de ingreso: IP66
• Algoritmos: discriminación de vehículos; fusión de señales IR + visual
• Diagnósticos: detección de fallo de la cubierta de la cámara
