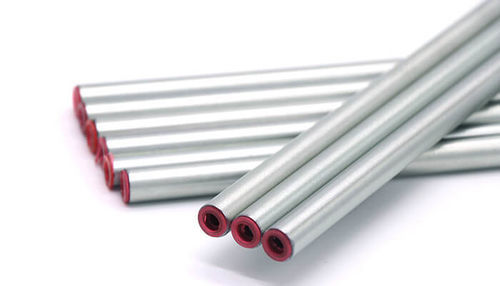

Tubería rígida hidráulica EN 10305

de acero al carbonode acero galvanizadode acero

Descripción del producto Nombre del producto: Tubo de acero sin soldadura hidráulico galvanizado EN 10305 Estándar: EN10305-4 (DIN2445/2), EN10305-1 (DIN2391), ASTM A179 Grado de acero: E235 (ST35 ST37.4), E355 (ST52 ST52.4) Dimensiones: OD: 4-120mm Espesor de pared (WT): 0.5-10mm Longitud: fijo 6m o como su requisito Acabado: Galvanizado - recubrimiento de zinc de 8 a 12μm (proceso de electrogalvanizado descrito para formar una capa galvanizada uniforme y densa; tratamiento superficial descrito como >12μm en los detalles del proceso) Condición de entrega: +N (NBK) normalizado bajo atmósfera controlada Plazo de entrega: 15-45 días, según la cantidad y el estado de las existencias Forma: redonda Proceso:

• Perforación
• Pickling
• Fosfatado
• Estirado en frío
• Laminado en frío
• Recocido
• Recocido anaeróbico (NBK)

Protección: Aceite antioxidante en las superficies interior y exterior; cubiertas de plástico en ambos extremos. Ventajas del producto

• Antióxido - Sin corrosión tras 120 horas de prueba de niebla salina
• Galvanizado - Tubo brillante galvanizado en frío (electrogalvanizado)
• Color - Blanco, amarillo y opciones de colores
• Doblado - Sin caída del revestimiento de zinc al doblar
• Lámina de presión - Tubo hidráulico profesional de alta presión

Características de proceso y calidad (del bloque de vídeo del producto) Trefilado en frío / laminado en frío: Alta precisión dimensional, excelente acabado de las paredes internas y externas Pruebas de corrientes de Foucault: Cada tubo de acero se prueba mediante detección de defectos por corrientes de Foucault para garantizar la calidad del producto Tratamiento térmico brillante anaeróbico (NBK): Durante el recocido, se aplica vacío y se inyectan nitrógeno e hidrógeno descompuestos con amoníaco para el calentamiento de protección, la conservación del calor y el enfriamiento; mantiene la precisión de laminación y la suavidad de la superficie con propiedades mecánicas y estructura metalográfica mejoradas Tratamiento superficial (galvanizado): Tecnología electrogalvanizada respetuosa con el medio ambiente para formar una capa galvanizada uniforme, densa y bien combinada que proporciona una alta resistencia a la corrosión y al óxido Dimensión OD | Opciones típicas de espesor disponibles (mm) 6 | 6*1; 6*1.5; 6*2 8 | 8*1; 8*1.5; 8*2 10 | 10*1; 10*1.5; 10*2 12 | 12*1; 12*1.5; 12*2; 12*2.5 14 | 14*1; 14*1.5; 14*2; 14*2.5; 14*3 15 | 15*1; 15*1.5; 15*2; 15*2.5; 15*3 16 | 16*1; 16*1.5; 16*2; 16*2.5; 16*3 18 | 18*1.5; 18*2; 18*2.5; 18*3; 18*3.5; 18*4 20 | 20*1.5; 20*2; 20*2.5; 20*3; 20*3.5; 20*4 22 | 22*1.5; 22*2; 22*2.5; 22*3; 22*3.5; 22*4 25 | 25*2; 25*2.5; 25*3; 25*3.5; 25*4 28 | 28*2; 28*2.5; 28*3; 28*3.5; 28*4 30 | 30*2; 30*2.5; 30*3; 30*3.5; 30*4; 30*4.5; 30*5 32 | 32*2; 32*2.5; 32*3; 32*3.5; 32*4; 32*4.5; 32*5 34 | 34*2; 34*2.5; 34*3; 34*3.5; 34*4; 34*4.5; 34*5; 34*6 35 | 35*2; 35*2.5; 35*3; 35*3.5; 35*4; 35*4.5; 35*5; 35*6 38 | 38*2; 38*2.5; 38*3; 38*3.5; 38*4; 38*4.5; 38*5; 38*6 40 | 40*2.5; 40*3; 40*3.5; 40*4; 40*4.5; 40*5; 40*6 42 | 42*2.5; 42*3; 42*3.5; 42*4; 42*4.5; 42*5; 42*6 45 | 45*2.5; 45*3; 45*3.5; 45*4; 45*4.5; 45*5; 45*6 46 | 46*2.5; 46*3; 46*3.5; 46*4; 46*4.5; 46*5; 46*6 48 | 48*2.5; 48*3; 48*3.5; 48*4; 48*4.5; 48*5; 48*6 50 | 50*2.5; 50*3; 50*3.5; 50*4; 50*4.5; 50*5; 50*6 54 | 54*3; 54*3.5; 54*4; 54*4.5; 54*5; 54*6 60 | 60*3; 60*3.5; 60*4; 60*4.5; 60*5; 60*6; 60*8 Composición química (calidades seleccionadas) Calidad del acero | Número | C (máx) | Si (máx) | Mn (máx) | P (máx) | S (máx) | Total (min) E215 | 1.0212 | 0.10 | 0.05 | 0.7 | 0.025 | 0.015 | 0.025 E235 | 1.0308 | 0.17 | 0.35 | 1.2 | 0.025 | 0.015 | - E355 | 1.0580 | 0.22 | 0.55 | 1.6 | 0.025 | 0.015 | - Tolerancia (diámetro exterior y espesor de pared) Rango de diámetro exterior | Tolerancia permitida (GB/T3639) | Tolerancia especial DIN2391 (OD / WT) 4mm-20mm | ±0.10mm | DIN2391 OD: ±0.08mm; WT: ±0.05mm 20mm-30mm | ±0.10mm | DIN2391 OD: ±0.08mm; WT: ±0.08mm 31mm-40mm | ±0.15mm | DIN2391 OD: ±0.15mm; WT: ±0.10mm 41mm-60mm | ±0.20mm | DIN2391 OD: ±0.20mm; WT: ±0.15mm 61mm-80mm | ±0.30mm | DIN2391 OD: ±0.30mm; WT: ±0.20mm 81mm-120mm | ±0.45mm | DIN2391 OD: ±0.45mm; WT: ±0.30mm Propiedades mecánicas Grado de acero | Límite elástico (min, MPa) | Resistencia a la tracción (MPa) | Alargamiento (%) E215 (1.0212) | RH min. 215 MPa | Rm 290 a 430 MPa | A min. 30% E235 (1.0308) | HR mín. 235 MPa | Rm 340 a 480 MPa | A mín. 25% E355 (1.0580) | HR min. 355 MPa | Rm 490 a 630 MPa | A mín. 22% E235 (1.0308) Características / Especificaciones técnicas

• Normas: EN10305-4, EN10305-1, ASTM A179
• Serie / modelo: EN 10305
• Grados de acero disponibles: E215, E235, E355
• Gama de diámetros exteriores: 4 mm a 120 mm
• Gama de espesores de pared: 0.5 mm a 10 mm (los espesores típicos indicados varían según el diámetro exterior)
• Longitud: fija de 6 m o personalizada
• Acabado de la superficie: electrogalvanizado (recubrimiento de zinc típicamente de 8-12 μm; proceso descrito que produce una capa de >12 μm)
• Condición de entrega: +N (NBK) normalizado, opción de tratamiento térmico brillante anaeróbico
• Controles de calidad: detección de defectos por corrientes parásitas, controles dimensionales, rendimiento antioxidante por niebla salina
• Tolerancias: Tolerancias OD y WT según GB/T3639 y DIN2391 (rangos indicados anteriormente)
• Aplicaciones típicas: tubos hidráulicos de alta presión y sistemas de tuberías hidráulicas relacionados (diseñados para flexión, presión, resistencia a la corrosión)
