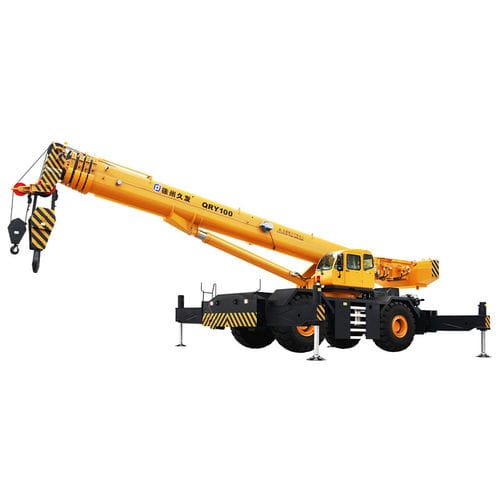

Grúa móvil RT100

de mástiltelescópicapara terreno difícil

Notas: Explicaciones sobre la carga de elevación 1) El valor de la carga nominal de elevación indicada en la tabla es la capacidad máxima de elevación cuando la grúa está colocada sobre un suelo sólido y nivelado. La carga no debe superar el 75 % de la carga de vuelco; 2) La carga nominal total de elevación indicada en la tabla incluye el peso del gancho y las eslingas; 3) El radio de trabajo indicado en la tabla es el valor real que incluye la cantidad de deformación de la pluma, por lo que la operación de elevación debe llevarse a cabo según el radio de trabajo. 4) El 75% de la carga de vuelco tiene en cuenta la fuerza del viento 6, es decir, la operación de elevación todavía puede llevarse a cabo con los estabilizadores totalmente extendidos cuando la presión del viento alcanza los 125N/m2, pero la operación de elevación con neumáticos o el desplazamiento con carga están prohibidos. EXPLICACIONES SOBRE LA ESTRUCTURA DEL SISTEMA 1.BOOM Pluma telescópica de 5 secciones de potencia total y sincronizada de caja redonda tipo U. El sistema de sincronización consiste en 2 cilindros telescópicos, 2 colecciones de cables de extensión y cables de retracción. Un cilindro controla las plumas de 2 secciones, el otro controla las plumas de 3 secciones, y la tercera, cuarta y quinta pluma terminan el telescopio sincronizado por cables de extensión y retracción. Las secciones telescópicas de la pluma se apoyan en deslizadores de nylon. Longitud totalmente retraída --12.1m Longitud totalmente extendida -- 46.5m Velocidad de extensión -- 200s Diámetro de la raíz -- 395mm ELEVACIÓN DE LA PLUMA Ángulo de la pluma -- 10°~78° Velocidad de elevación de la pluma --10°~78°，170s 2.JIB Plumas de 2 etapas con triple desplazamiento (tipo baldosa), con una sola polea en la cabeza del plumín. La sección superior de tipo cercha se extiende desde el lado derecho de la sección de la pluma base. Longitud -- 10.68-18.68m Desplazamiento -- 0°，30°
