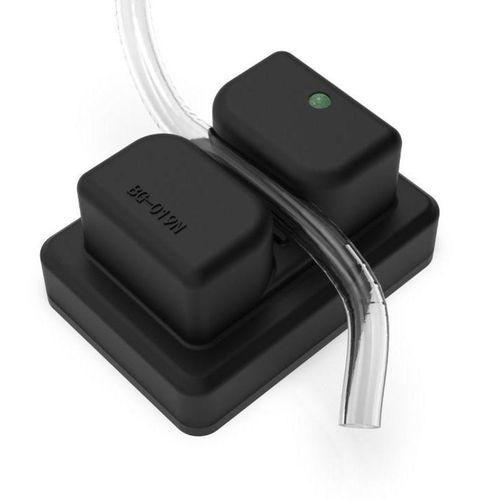

Detector de caudal BG series

de burbujas de airede burbujaspor ultrasonidos

Overview
Los sensores de burbujas ultrasónicos serie BG son detectores no invasivos de acoplamiento en seco para la detección precisa de burbujas de aire y estados gas‑líquido en tubos flexibles. Utilizan tecnología de pulsos ultrasónicos y configuración por MCU para ajustar velocidad de respuesta, retardo y sensibilidad en aplicaciones médicas, biofarmacéuticas, alimentarias, automatización industrial y manejo de fluidos.

Applications

• Equipos médicos: máquinas de hemodiálisis, dispositivos de asistencia ventricular, sistemas de perfusión de órganos, máquinas de circulación extracorpórea, bombas sanguíneas.
• Biofarmacéutica: reactores de un solo uso, fermentadores, sistemas de cultivo celular, líneas de producción de vacunas, filtración tangencial, cromatografía líquida.
• Alimentos y bebidas: leche, zumos, líneas de elaboración de cerveza, equipos de dosificación y envasado.
• Automatización industrial: máquinas de llenado, sistemas de pulverización/revestimiento, circuitos de refrigeración y lubricación, tratamiento de agua y aguas residuales.
• Monitorización de fluidos en laboratorios e I+D.

Product Features

• Acoplamiento en seco: medición no invasiva sin agentes de acoplamiento; el tubo se presiona en la ranura del sensor para garantizar contacto.
• Respuesta ajustable: parámetros MCU para adaptar velocidad de respuesta, retardo y sensibilidad.
• Detección independiente del color: el rendimiento no se ve afectado por el color del tubo o del líquido.
• Múltiples tamaños de tubo: modelos estándar para una gama de diámetros exteriores; soporta OEM y personalización.
• Modos de salida múltiples: integración con sistemas de control de automatización.
• Carcasa compacta integrada: electrónica incorporada en carcasa ABS.

Product selection

• BG013N — OD compatible: 1/8 in (3.2 mm); ID: 1/16 in (1.6 mm)
• BG016N — OD compatible: 5/32 in (4.0 mm); ID: 1/16 in (1.6 mm)
• BG019N — OD compatible: 3/16 in (4.8 mm); ID: 1/16 in (1.6 mm)
• BG025N — OD compatible: 1/4 in (6.4 mm); ID: 1/8 in (3.2 mm)
• BG031N — OD compatible: 5/16 in (7.9 mm); ID: 3/16 in (4.8 mm)
• BG038N — OD compatible: 3/8 in (9.5 mm); ID: 1/4 in (6.4 mm)
• BG050N — OD compatible: 1/2 in (12.7 mm); ID: 3/8 in (9.5 mm)
• BG056N — OD compatible: 9/16 in (14.3 mm); ID: 3/8 in (9.5 mm)
• BG075N — OD compatible: 3/4 in (19.0 mm); ID: 1/2 in (12.7 mm)

Technical specifications

• Fluidos detectables: agua, sangre, soluciones salinas, bebidas, combustibles, pinturas y otros líquidos acústicamente transparentes.
• Materiales de tubos: PVC, silicona, PE, PUR, etc.; superficies interiores/exteriores lisas, sin fibras ni trenzado metálico. Espesor de pared recomendado 10–20% del OD. Asegurar que el tubo esté presionado hasta el fondo de la ranura para contacto correcto.
• Material de la carcasa: ABS.
• Tensión de entrada: 5–30 VDC.
• Consumo de corriente: < 50 mA.
• Temperatura de trabajo: 0°C a 60°C; temperatura de almacenamiento: -20°C a 70°C.
• Humedad relativa: 30%–90% (sin condensación). Ambiente atmosférico: no gases corrosivos.
• Auto‑prueba: función opcional; al aplicar 0V externo al pin Self Test el sensor indica gas detectado y el LED muestra el estado.
• Salida: señal compatible TTL.

Summary

• Método de detección: pulso ultrasónico, acoplamiento en seco, no invasivo.
• Sensibilidad y tiempos configurables mediante MCU para integración en líneas de proceso.
• Industrias aplicables: médica, biofarmacéutica, alimentos y bebidas, nuevas energías, automatización industrial.
• Amplia gama de modelos cubriendo OD de 1/8 in a 3/4 in; personalización disponible.
