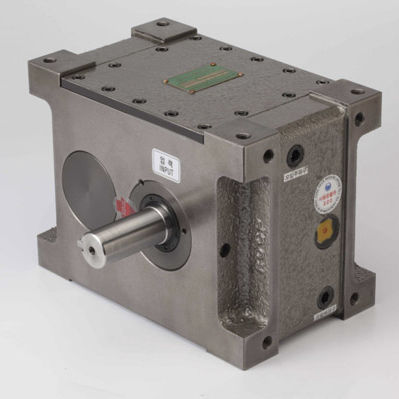

Indexador oscilador CP series

de levapara máquinassin contragolpe

Serie CP Descripción La serie CP tiene un par de levas de 2 placas combinadas en el eje de entrada, y rodamientos seguidores de leva fijados en el eje de salida. Con estos dos ejes dispuestos en paralelo, es adecuado no sólo para el movimiento rotativo de la mesa, sino también para el accionamiento del sistema transportador que transfiere la carrera y los topes. La serie CP tiene el mérito de que la transferencia de carrera y el paro pueden repetirse en la salida simplemente girando el eje de entrada, mientras que otro dispositivo auxiliar como el freno y el tope es necesario para detenerse en el caso de adoptar (otra unidad) el transportador cuando el motor está conduciendo solo. Características 1. Indización de los números de parada Los ángulos de indexación más pequeños están disponibles de 1 a 4 paradas. Mientras que una unidad de indexación de engranajes de rodillos con 4 topes generalmente requiere un ángulo de indexación mínimo de más de 180°, la serie CP puede diseñar un ángulo de indexación de hasta 90°, de modo que es posible el diseño de movimiento fácil. 2. Oscilación Leva de oscilación con máx. El ángulo de oscilación es de 45°. 3. Posiciones de montaje ilimitadas Las 6 posiciones de montaje están disponibles para un diseño de sistema flexible. 4. Amplia gama de tamaños 11 modelos estandarizados disponibles para una distancia axial (eje a eje) de 45 - 315mm para seleccionar un tamaño óptimo. 5. Precisión de repetición El rodamiento de seguimiento de leva para el eje de salida está bajo un mecanismo precargado para minimizar su holgura, lo que le permite mantener una repetibilidad precisa y un movimiento suave. 6. Opciones diversificadas disponibles Se pueden combinar varias opciones como limitador de par, reductor, embrague, freno.
