Matriz de fibra óptica

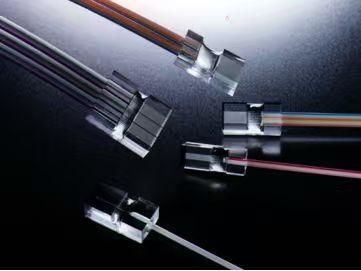

La matriz de fibra de mantenimiento de polarización (PM) es un dispositivo óptico que organiza y fija con precisión las fibras PM en un sustrato utilizando estructuras en V. Mantiene el estado de polarización de la luz, lo que lo hace ampliamente utilizado en aplicaciones de comunicación óptica y detección de alta precisión. El diseño en V garantiza una alineación precisa y una polarización estable, con una relación de extinción típicamente superior a 20 dB (@1550 nm). El ángulo de pulido de la cara final se puede personalizar para minimizar la reflexión óptica y reducir la pérdida de inserción (≤0,3 dB). - Aplicaciones: - Comunicación óptica: Utilizado en comunicación óptica coherente, CPO, redes 5G/6G e interconexiones de centros de datos, soportando transmisión paralela de alta velocidad (por ejemplo, módulos 100G PSM4). - LiDAR: Mejora la relación señal/ruido de los sistemas LiDAR basados en fibra de 1550 nm, mejorando la precisión de la conducción autónoma. - Giroscopio de fibra óptica (FOG): Sirve como un componente clave que afecta directamente la estabilidad del sesgo y la precisión de la medición. - Sensores ópticos: Aplicado en monitoreo ambiental, transporte inteligente y otros escenarios que requieren control de polarización estable. - Características: - Estabilidad de polarización: Utilizando birrefringencia y diseño estructural asimétrico, la matriz PM logra una relación de extinción ≥20 dB, desviación del eje de polarización dentro de ±3°, y cumple con los estándares de confiabilidad Telcordia GR-1221-CORE. - Procesamiento y pulido de la cara final: Soporta múltiples ángulos de pulido (0°, 8°, 42,5°, 45°) con error de planitud <200 nm y protrusión <200 nm, adaptable a varios requisitos de módulos ópticos. Especificaciones técnicas / Características: - Estructura en V para alineación precisa de fibras - Ángulos de pulido de la cara final personalizables - Relación de extinción ≥20 dB (@1550 nm) - Pérdida de inserción ≤0,3 dB - Pérdida de retorno ≥50 dB - Temperatura de operación: -5 ~ 70℃ - Temperatura de almacenamiento: -40 ~ 85℃ - Potencia óptica máxima: 1W - Disponible en múltiples configuraciones de canales (1CH, 2CH, 4CH, 8CH, 16CH, 24CH) - Paso de fibra: 127 μm, 250 μm, u otros - Precisión del paso del núcleo: ≤0,5 μm - Tipo de fibra: Fibra PM 1310, 1550 nm
