Cable óptico de datos BI 9/125 U25 A2

para aplicaciones de telecomunicaciónmonomodal

Descripción del producto

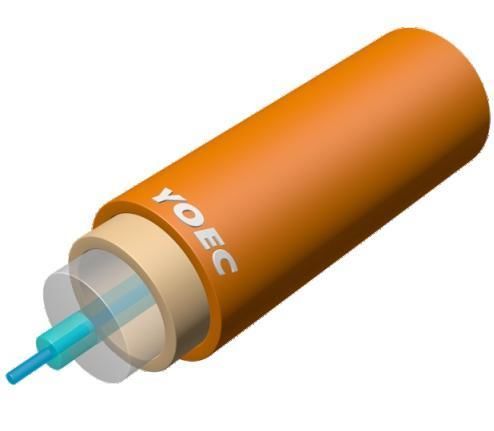

Diseñada para instalaciones con espacio de enrutamiento limitado y condiciones mecánicas exigentes, esta fibra monomodo insensible al doblado mantiene una transmisión estable ante radios de curvatura reducidos y solicitaciones dinámicas. El diseño de YOEC combina un perfil refractivo adaptado y un recubrimiento avanzado para minimizar la atenuación por curvado manteniendo las tolerancias geométricas y mecánicas necesarias.

Aplicación
Adecuada para sistemas guiados y ensamblajes cuyo enrutamiento requiere radios de curvatura pequeños o flexiones repetidas. Usos típicos: componentes de sensores por fibra óptica, dispositivos ópticos especializados y cables enrutados a través de estructuras confinadas o móviles.

Características

• Baja pérdida por curvado: diseñada para limitar la atenuación en radios de curvatura pequeños y en enrutamientos ajustados.
• Fiabilidad mecánica: materiales y estructura optimizados para mejorar la resistencia a la tracción y la fatiga frente a vibraciones y esfuerzos.
• Compatibilidad con normas: conforme a ITU-T G.657.A2 para integración con infraestructuras monomodo existentes.

Especificaciones típicas
Item — Unidad — Especificación
Modelo de producto — / — BI 9/125 U25 A2

Características ópticas
Longitud de onda de funcionamiento — nm — 1310 / 1550
Atenuación @1310 nm — dB/km — ≤ 0.40
Atenuación @1550 nm — dB/km — ≤ 0.25
Atenuación @1625 nm — dB/km — ≤ 0.25
Diámetro de campo modal (1310 nm) — μm — 8.4 – 9.2
Longitud de corte del cable — nm — ≤ 1260
Longitud de onda de dispersión cero — nm — 1300 – 1324
Pendiente de dispersión cero — ps/(nm²·km) — ≤ 0.092
Coeficiente PMD — ps/√km — ≤ 0.2

Características geométricas
Concentricidad núcleo/recubrimiento — μm — ≤ 0.5
Diámetro del recubrimiento — μm — 124.5 ± 0.5
No circularidad del recubrimiento — % — ≤ 1.0
Diámetro del revestimiento — μm — 245.0 ± 7.0
Concentricidad recubrimiento/revestimiento — μm — ≤ 12.5
No circularidad del revestimiento — % — ≤ 6.0

Pérdida por macrobending
10 vueltas @ 15 mm radio — dB @1550 nm — ≤ 0.03
10 vueltas @ 15 mm radio — dB @1625 nm — ≤ 0.10
1 vuelta @ 10 mm radio — dB @1550 nm — ≤ 0.10
1 vuelta @ 10 mm radio — dB @1625 nm — ≤ 0.20
1 vuelta @ 7.5 mm radio — dB @1550 nm — ≤ 0.30
1 vuelta @ 7.5 mm radio — dB @1625 nm — ≤ 0.50

Propiedades mecánicas
Radio de curvatura — m — ≥ 4
Fuerza de pelado del recubrimiento (promedio) — N — 1.0 – 5.0
Fuerza de pelado del recubrimiento (pico) — N — 1.0 – 8.9
Resistencia a tracción (longitud patrón 0.5 m) — GPa — ≥ 3.8
Parámetro de fatiga dinámica — - — ≥ 22
Nivel de prueba — kpsi — 100 (Opcional: 150 / 200)

Características ambientales (1550 nm / 1625 nm)
Ciclos de temperatura — -60°C ~ +85°C — ≤ 0.05 / 0.05 dB/km
Calor y humedad — 85°C, 30 días — ≤ 0.05 / 0.05 dB/km
Ciclos de temperatura y humedad — 10°C ~ 85°C, HR 4%–98% — ≤ 0.05 / 0.05 dB/km
Calor seco — 85°C, 30 días — ≤ 0.05 / 0.05 dB/km
Inmersión en agua — 23°C, 30 días — ≤ 0.05 / 0.05 dB/km

Preguntas frecuentes (FAQ)

• ¿Qué es la fibra monomodo insensible al doblado? — Una fibra diseñada para mantener baja atenuación incluso con radios de curvatura pequeños, garantizando transmisión estable en instalaciones estrechas o complejas.
• ¿En qué se diferencia de la fibra monomodo estándar? — Reduce las pérdidas inducidas por curvado y rinde mejor donde el enrutamiento requiere curvas pronunciadas o hay poco espacio.
• ¿Es compatible con sistemas existentes? — Sí. Cumple ITU-T G.657.A2 para integración con infraestructuras monomodo habituales.
• ¿Cuáles son las ventajas principales? — Baja pérdida por curvado, transmisión predecible bajo solicitaciones y mayor durabilidad mecánica para operación a largo plazo.

Resumen técnico

• Modelo: BI 9/125 U25 A2
• Longitudes de onda: 1310 nm, 1550 nm
• Atenuación: ≤ 0.40 dB/km @1310 nm; ≤ 0.25 dB/km @1550 y @1625 nm
• Diámetro de campo modal (1310 nm): 8.4 – 9.2 μm
• Conformidad: ITU-T G.657.A2
• Diámetro de la cubierta: 124.5 ± 0.5 μm; diámetro del revestimiento: 245.0 ± 7.0 μm
• Macrobending: ≤ 0.03 dB (10 vueltas @15 mm, 1550 nm)
• Radio de curvatura: ≥ 4 m
• Resistencia a tracción: ≥ 3.8 GPa (patrón 0.5 m)
• Prueba de tenacidad: 100 kpsi (opcional 150/200)
• Estabilidad ambiental: pérdidas ≤ 0.05 dB/km en ensayos térmicos, de humedad e inmersión
