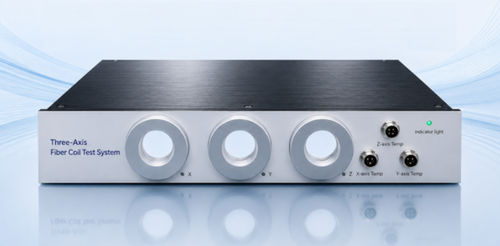

Banco de prueba de bobinas

vibraciónde calibraciónde estabilidad

Descripción del producto
El sistema de ensayo de bobinas de fibra triaxial es una plataforma de pruebas para la evaluación del sesgo de bobinas de giróscopos de fibra óptica (FOG) a 1550 nm. Basado en una arquitectura interferométrica digital en lazo cerrado, el sistema integra subsistemas ópticos y electrónicos para proporcionar salida de velocidad angular y medición de sesgo de las bobinas empleadas en navegación inercial. El sistema ofrece una precisión de ensayo ≤0,0005°/h, soporta pruebas simultáneas en tres ejes y monitorización de temperatura, e incluye software dedicado para adquisición automática, cálculo y almacenamiento de datos. Los usuarios pueden configurar la longitud de la bobina, el factor de escala, los tiempos de promedio y otros parámetros a través de la interfaz de software; el sistema proporciona arranque rápido y funcionamiento plug-and-play.

Aplicaciones

• Ensayos de sesgo de FOG con precisión ≤0,0005°/h
• Pruebas simultáneas en tres ejes y evaluación del sesgo según temperatura
• I+D, cualificación y pruebas de producción de bobinas para navegación inercial
• Evaluación de sensibilidad magnética y pruebas de rendimiento ante vibraciones
• Verificación de la calidad de bobinas y desarrollo de componentes

Características

• Precisión de ensayo ≤0,0005°/h
• Mediciones triaxiales, 3 canales con sensores de temperatura
• Tiempo de arranque ≤10 s
• Operación plug-and-play con interfaces USB y UART
• Adquisición automática de datos, cálculo y análisis
• Compatible con longitudes de bobina 700–10.000 m
• Software de prueba dedicado para configuración y gestión de datos

Opciones de personalización

• Diseño de carcasa personalizado
• Integración de logotipo y marca del cliente
• Software de prueba personalizado y rutinas de medición
• Modificaciones de circuitos ópticos y electrónicos
• Configuraciones de prueba específicas para la aplicación

Especificaciones típicas
Parámetro: Especificación
Precisión de ensayo: ≤0,0005°/h
Longitud de bobina: 700–10.000 m
Número de canales: 3
Interfaces ópticas: 3 × 2
Sensores de temperatura: 3
Tiempo de arranque: ≤10 s
Alimentación: 110–250 VAC, 50 Hz
Consumo: 10 W
Interfaz de comunicación: UART / USB
Temperatura de funcionamiento: 5°C a 55°C
Dimensiones: 430 × 70 × 360 mm
Peso: ≤5 kg

Especificaciones técnicas

• Precisión de ensayo: ≤0,0005°/h
• Longitud de bobina: 700–10.000 m
• Número de canales: 3
• Interfaces ópticas: 3 × 2
• Sensores de temperatura: 3
• Tiempo de arranque: ≤10 s
• Alimentación: 110–250 VAC, 50 Hz
• Consumo: 10 W
• Interfaz de comunicación: UART / USB
• Temperatura de funcionamiento: 5°C a 55°C
• Dimensiones: 430 × 70 × 360 mm
• Peso: ≤5 kg
