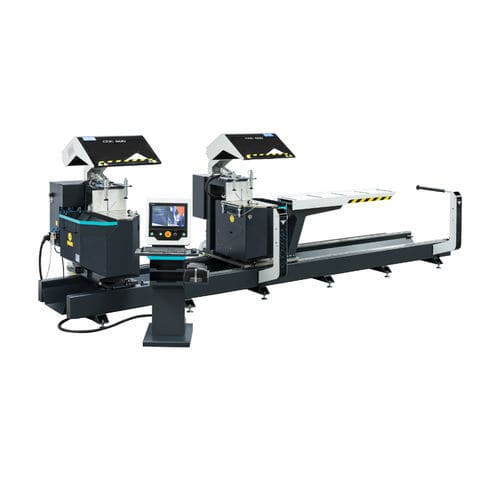

Tronzadora doble cabezal para aluminio CDC 600

para PVCángulo compuestoautomática

Resumen
CDC 600 es una sierra automática de doble cabezal y ángulo compuesto, diseñada para cortar perfiles grandes de PVC y aluminio, rectos o a ángulo, con dos hojas de Ø600 mm. El cabezal izquierdo es fijo y el derecho es móvil y se posiciona automáticamente. Los mecanismos de giro e inclinación permiten cortes desde abajo y cortes compuestos sin cálculos punto a punto.

Características generales

• Accionamiento de seguridad con dos manos
• Corte a diferentes ángulos con 2 hojas Ø600 mm
• Servocontrol automático para todos los movimientos angulares y lineales
• Ajuste angular automático y preciso
• Pivotaje de las cabezas de 22,5° hacia el interior a 140° hacia el exterior
• Inclinación de ambas sierras a 45° hacia el interior
• Cortes compuestos (45° x 45°) con pivotaje e inclinación en ambos cabezales
• Movimiento de la sierra controlado por cilindro eléctrico
• Transportador de soporte de perfiles y sistema de elevación para evitar arañazos
• 2 soportes neumáticos emergentes para perfiles
• Tope retráctil para cortes cortos (hasta 200 mm) en el cabezal móvil
• PC industrial Windows con pantalla táctil color 15" y software gráfico intuitivo
• Importación/exportación de listas de corte en MDB y CSV vía USB o red; soporte técnico remoto
• Función de corte automático para piezas cortas e impresión de códigos de barras
• Potencia motores hojas: 2 x 4 kW

Accesorios de serie

• 2 hojas Ø600 mm
• Impresora de códigos de barras
• Transportador de soporte de perfiles
• 2 soportes neumáticos emergentes
• Sistema de refrigeración por pulverización
• 4 mordazas verticales neumáticas
• 2 mordazas horizontales neumáticas
• Set teclado y ratón

Accesorios opcionales

• Máquina longitud 7 m
• Sistema de extracción por vacío VCE 1570
• Cinta transportadora de virutas 5 m
• Cinta transportadora de virutas 7 m
• Rampa de carga de perfiles (H: 180 mm)
• Pata de apoyo de perfil RS 1000
• Hoja de sierra de repuesto Ø600 mm

Tabla de especificaciones técnicas
Potencia eléctrica: 12,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz. Velocidad husillo / sierra: 2300 RPM. Diámetro hoja / agujero: D: Ø600 mm d: Ø30 mm. Caudal de aire: 60 L/min. Presión de trabajo: 6-8 bar. Dimensiones (LxAxAl): 251 x 156 x 116 (unidades según ficha). Peso: 2.350 Kg.

Aplicaciones y observaciones
Adecuada para producción industrial de ventanas, puertas y fachadas en PVC y aluminio. Facilita la integración con líneas de producción mediante listas de corte por USB/red, etiquetado por código de barras, corte automático de piezas cortas y cortes compuestos precisos sin cálculos manuales.
