Línea de soldadura y limpieza de esquina CCL 1661

CNCpara la industriapara perfiles PVC

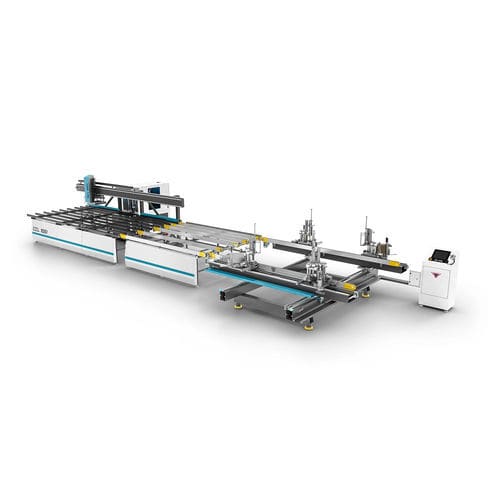

Descripción Línea de soldadura y limpieza de PVC de cuatro esquinas controlada por CNC que permite movimiento en 2 y 4 ejes. Tras la soldadura en DK 540, el marco se transporta automáticamente a la Unidad de Enfriamiento (SA 251). La Unidad Robot (SA 261) toma los marcos desde SA 251 para iniciar la limpieza y los gira hasta la máquina de limpieza CNC (CNC 609 o CNC 611).

Características generales

• Programa de limpieza de perfiles personalizado Yılmaz
• Modos de operación manual y automático
• Reconocimiento automático de perfiles de hoja y marco
• Sistema de medición de anchura y altura del perfil
• 11 juegos de cuchillas automáticas para limpieza de perfiles
• Cuchillas separadas para perfiles de color y blancos
• Sistema automático de lubricación central
• Pantalla táctil basada en Windows
• Transferencia de programas por memoria USB
• Conexión remota y soporte técnico
• Panel de control móvil
• Cambio de velocidad durante el proceso
• Capacidad de mecanizado: 220 marcos / 8 h (CNC 609) y 270 marcos / 8 h (CNC 611)
• Alarmas y avisos visibles en pantalla
• Sistema de control de fases
• Sistema de control de baja presión
• Limpieza de las cuatro esquinas y transferencia de fin de línea con robot de rotación automática
• Funcionamiento automático en 2 o 4 ejes
• Transición automática entre 0,2 y 2,0 mm en el rango de soldadura (función Yılmaz)
• Modo automático integrado con lector de códigos de barras o modo manual según dimensiones introducidas
• Posibilidad de soldar hoja tipo lame
• Introducción y almacenamiento de parámetros de soldadura en pantalla
• Cambio rápido y sencillo de teflón
• Almacenamiento de hasta 1000 recetas de perfil
• Control de tiempos de proceso durante la operación
• Colocación fácil de perfiles de gran longitud en la unidad de soldadura
• Modos de operación en milímetros o pulgadas
• Máximo cuadrado girable por SA 261: 2200 x 2200 mm (cuadrados mayores girados manualmente durante la soldadura)

Accesorios de serie

• Soldadora de cuatro cabezales DK 540
• Unidad de enfriamiento SA 251
• Mecanismo robot SA 261
• Máquina de limpieza de esquinas CNC 609
• Máquina de limpieza de esquinas CNC 611
• Total 11 herramientas: sierra de limpieza, cuchillas de raspado interior y fresas
• Mesa soporte de ventana cepillada

Accesorios opcionales

• Sistema de prensado de juntas CS 240
• Juego de fijación DK 540 para hoja tipo lame
• Juego de fijación DK 540 para soldadura

Tabla de especificaciones técnicas Potencia eléctrica: 12 kW / 400V AC 3P PE 50/60 Hz.
Velocidad husillo / herramienta: 6000 RPM
Velocidad de giro: 18.000 RPM
Diámetro herramienta: D: Ø250 - d: 30/32 mm
Caudal de aire: 150 L/min.
Presión de aire: 6-8 bar
Dimensiones: 2472 x 11725 x 207 mm
Peso: 3931 / 3776 kg

Características / especificaciones técnicas

• Modelo: CCL 1661
• Aplicación: línea de soldadura y limpieza de esquinas para perfiles PVC a cuatro esquinas
• Control: CNC con capacidad 2 y 4 ejes
• Capacidad indicativa: 220 marcos / 8 h (CNC 609) o 270 marcos / 8 h (CNC 611)
• Alimentación eléctrica: 12 kW, 400V AC 3P PE 50/60 Hz
• Velocidades herramientas: husillo 6000 RPM; rotación hasta 18.000 RPM
• Diámetro herramienta compatible: Ø250 mm, alvéolo 30/32 mm
• Unidad de enfriamiento integrada (SA 251) y manipulación robotizada (SA 261)
• 11 juegos de herramientas de limpieza + sierra, cuchillas de raspado y fresas
• Reconocimiento de perfil y medición ancho/alto
• Almacenamiento de recetas: hasta 1000 perfiles
