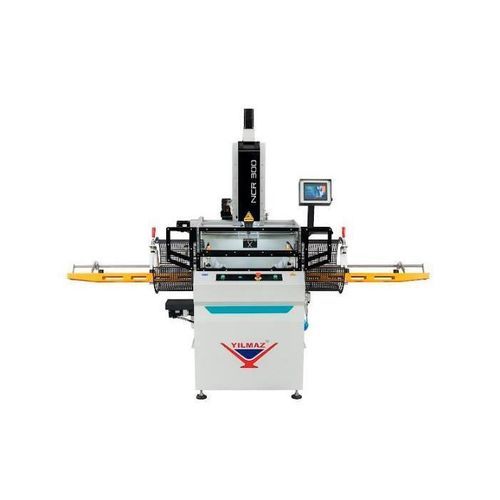

Recortadora copiadora con comando numérico NCR 300

NCdigitalcontrolada por PLC

Información del producto
La NCR 300 y la NCR 300P son fresadoras de copiado NC de cabezal único y 4 ejes diseñadas para el mecanizado de perfiles en PVC y aluminio. La máquina programa las coordenadas X, Y, Z y C mediante servomotores para fresar ranuras de cerradura, taladrar tiradores/ bisagras/orificios de espagnoleta y realizar ranuras de drenaje sin necesidad de plantillas.

Vídeo del producto
Vídeo disponible que muestra las funciones y el funcionamiento de la NCR 300 / NCR 300P.

Especificaciones técnicas
Alimentación: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Recorridos (X×Y×Z): 300 × 120 × 115 mm.
Husillo: 2,2 kW, 12.000 RPM; herramienta estándar Ø8 × L120 mm.
Caudal de aire: 110 L/min; Presión: 6–8 bar.
Longitud máxima de perfil: hasta 2750 mm.
Dimensiones: 163,5 × 281 × 218.
Peso: 600 kg / 520 kg.

Características generales

• Diseñada para el mecanizado diario de perfiles PVC, aluminio y baja aleación en cuatro caras simultáneamente.
• Mesa giratoria servocontrolada con topes de indexado a 0°/90°/180°/270°.
• Mecanizado de perfiles hasta 2750 mm mediante topes de longitud múltiples emergentes.
• Capacidad de mecanizado X: 300 mm, Y: 120 mm, Z: 115 mm; rango de sujeción W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Sistema de frenado electrónico y neumático en cabeza y mesa.
• Portaherramientas ER16; husillo 2,2 kW (12.000 RPM).
• NCR 300: pantalla táctil color 7" + control PLC. NCR 300P: PC industrial táctil 15,4" con Windows + PLC; importación DXF en NCR 300P.

Accesorios de serie

• Fresa Ø8 × L120 mm.
• 2 pinzas neumáticas horizontales y 2 verticales.
• Sistema de lubricación por pulverización.
• Múltiples topes de perfil izquierdo y derecho.
• Llaves de servicio (22 mm) y llave para portapinzas.
• Iluminación LED, extensores de pinzas, aparato de centrado de perfiles, pistola de aire.

Accesorios opcionales

• Lector de códigos de barras.
• Brocas de repuesto Ø8 × L120 de carburo, doble labio.
• Brocas de repuesto Ø8 × L120 de carburo, labio simple.
• Brocas de repuesto Ø8 × L63 de carburo, labio simple.
• Pinzas ER16 de repuesto para herramientas Ø8 mm.

Características técnicas

• Modelo: NCR 300 / NCR 300P — fresadora de copiado NC, cabezal único, 4 ejes.
• Ejes: X, Y, Z, C con servomotores.
• Portaherramientas: ER16; fresa estándar Ø8 × L120 mm.
• Controles: NCR 300 = pantalla 7" + PLC; NCR 300P = PC industrial 15,4" Windows + PLC (importación DXF).
• Consumo de aire: 110 L/min; Presión: 6–8 bar.
