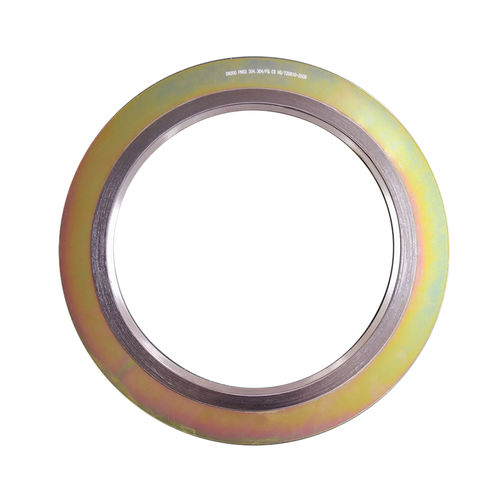

Junta espiralada

redonda

Las juntas bobinadas en espiral tienen la capacidad de recuperarse bajo la acción de las cargas fluctuantes causadas por los cambios de presión y temperatura del fluido de proceso, las variaciones de temperatura de la cara de la brida, la rotación de la brida, la relajación de la tensión del perno y la fluencia. El elemento de sellado de la junta consiste en una tira metálica preformada con capas de un material de sellado más blando y compresible que, durante la compresión, se densifica y fluye para rellenar las imperfecciones de las superficies de la brida cuando se asienta la junta. Los anillos guía exteriores se instalan para centralizar la junta entre los pernos y actuar como limitador de la compresión. Los anillos interiores se instalan para reducir la separación entre el diámetro interior de la junta y el orificio de la brida, lo que reduce las turbulencias y los daños por erosión y protege el elemento de sellado de la junta del medio contenido, Los anillos interior y exterior se fabrican en diversos metales para adaptarse a aplicaciones concretas. a. Normas: ASME, BS, JIS y EN o a petición del cliente; b. Por lo general, el anillo de metal adopta 0,15 ~ 0,25 mm laminado en frío tira de acero inoxidable; c. La superficie de la tira de metal es lisa y limpia, rugosidad, grietas, arañazos, hoyos y manchas de óxido no están permitidos； d. Normalmente, los materiales no metálicos adoptan un material blando de 0,3~1,0 mm;
