Rueda dentada cilíndrica MHFGH02003511-DIN6

de dientes helicoidalescon bridade acero

Descripción del producto
Serie MHFGH-DIN6 piñones de brida helicoidales, dientes rectificados. Material: SCM440. Ángulo de hélice izquierda: 19°31′42″. Dientes templados por inducción y rectificados. Dureza: HRC50-55.

Datos técnicos
Módulo (M): 2
Calidad (Q): DIN6
Número de dientes (Z): 35
Diámetro exterior (øD): 79,8 mm
Agujero (ød2): 16,2 mm
Rango de fuerza máxima de avance (kN): ≤20
Fuerza máxima de avance (kN): 13,74
Peso: 0,75 kg
Diámetro primitivo (ød): 74,272 mm
W1: 26 mm

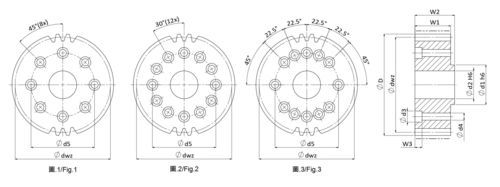

Figura: 1
Factor de modificación de perfil (x): 0,382
Rango de diámetro primitivo de trabajo (ødwz): 70-100 mm
Diámetro primitivo de trabajo (ødwz): 75,8 mm
Eje de brida (ød1): 20,0 mm
Especificación de pernos (M): 8 - M5 x 45°
ød3: 9,5 mm
ød4: 5,5 mm
Diámetro primitivo de la brida (ød5): 31,5 mm
W2: 29 mm
W3: 12,0 mm
Unidad: mm

Características / especificaciones técnicas

• Serie: MHFGH-DIN6 piñones de brida helicoidales, dientes rectificados
• Material: SCM440
• Hélice: Izquierda, 19°31′42″
• Dientes templados por inducción y superficie rectificada
• Dureza: HRC50-55
• Módulo (M): 2
• Calidad (Q): DIN6
• Número de dientes (Z): 35
• Diámetro primitivo (ød): 74,272 mm
• Diámetro primitivo de trabajo (ødwz): 75,8 mm (rango 70-100 mm)
• Fuerza máxima de avance: 13,74 kN (≤20 kN)
• Peso: 0,75 kg
• Especificación de pernos: 8 - M5 x 45°
