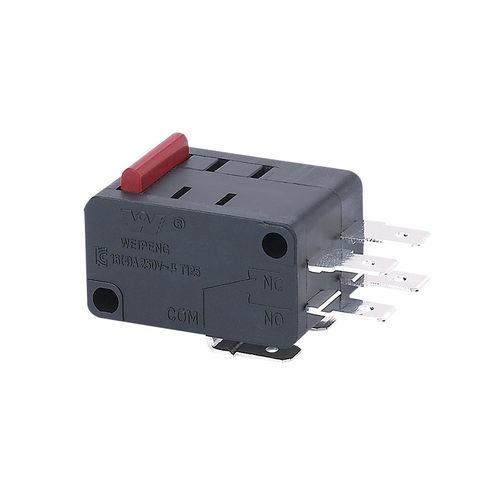

Microrruptor de palanca HK-14-16AP-1118

2 polosDPDTestanco al polvo

Resumen del producto
Microinterruptor sellado DPDT (doble polo, doble tiro) modelo HK-14-16AP-1118. Disponible en configuraciones combinadas/doble combinada, variantes hasta 16 A según versión. Diseñado para aplicaciones de conmutación en electrodomésticos, equipos electrónicos y maquinaria industrial.

Características eléctricas

• Corriente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Tensión: AC 125 V / 250 V, DC 12 V / 24 V
• Aprobaciones: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Características de funcionamiento

• Posición libre (FP): 15.9±0.2 mm
• Posición de funcionamiento (OP): 14.9±0.5 mm
• Posición de liberación (RP): 15.2±0.5 mm
• Recorrido total: 13.1 mm
• Fuerza de actuación (OF): 0.25 ~ 4 N
• Pre-recorrido (PT): 0.5 ~ 1.6 mm
• Sobre-recorrido (OT): ≥1.0 mm
• Diferencial de movimiento (MD): ≤0.4 mm

Características técnicas del interruptor

• 1 Resistencia de contacto — ≤30 mΩ (valor inicial)
• 2 Resistencia de aislamiento — ≥100 MΩ @ 500 VDC
• 3 Tensión dieléctrica — entre bornes no conectados: 1000 V / 0.5 mA / 60 s; entre bornes y el marco metálico: 3000 V / 0.5 mA / 60 s
• 4 Vida eléctrica — ≥50.000 ciclos
• 5 Vida mecánica — ≥1.000.000 ciclos
• 6 Temperatura de funcionamiento — -25 ~ 125 °C
• 7 Frecuencia de funcionamiento — eléctrica: 15 ciclos; mecánica: 60 ciclos
• 8 Prueba de vibración — Frecuencia: 10 ~ 55 Hz; Amplitud: 1,5 mm; Tres direcciones
• 9 Soldabilidad — >80 % de la parte sumergida debe estar recubierta; Temperatura de soldadura: 235±5 °C; Tiempo de inmersión: 2~3 s
• 10 Resistencia al calor de soldadura — Soldadura por inmersión: 260±5 °C 5±1 s; Soldadura manual: 300±5 °C 2~3 s
• 11 Aprobaciones de seguridad — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Condiciones de prueba — Ambiente: 20±5 °C; HR: 65±5 %; Presión de aire: 86~106 kPa

Aplicación
Apto para electrodomésticos, equipos electrónicos, automatización, equipos de comunicación, electrónica para automoción, herramientas eléctricas y otras aplicaciones de conmutación que requieran un DPDT sellado.

Precauciones para la disposición del interruptor de potencia
Colocar el interruptor lejos de componentes sensibles (relojes, interfaces) y cerca de las bornas de alimentación. Separar la vía principal de alimentación y las masas; ubicar componentes clave (filtro de entrada, transistor de conmutación, circuito de control, filtro de salida) de forma lógica; mantener los lazos de alta corriente compactos; colocar resistencias de muestreo y componentes de control cerca del chip de control; colocar condensadores de filtro cerca de sus pines correspondientes.

Características / especificaciones técnicas

• Modelo: HK-14-16AP-1118
• Serie: Serie doble polo HK-14
• Tipo de contacto: Microinterruptor combinado DPDT
• Opciones de corriente: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Opciones de tensión: AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Aprobaciones: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Vida eléctrica: ≥50.000 ciclos
• Vida mecánica: ≥1.000.000 ciclos
• Temperatura de funcionamiento: -25 ~ 125 °C
• Tensión dieléctrica: 1000 V entre bornes no conectados; 3000 V entre bornes y el marco metálico
• Parámetros clave de recorrido: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; Recorrido total 13.1 mm
• Fuerza de actuación: 0.25 ~ 4 N
• Pre-recorrido: 0.5 ~ 1.6 mm; Sobre-recorrido: ≥1.0 mm; Diferencial de movimiento: ≤0.4 mm
• Soldadura: Inmersión 260±5 °C 5±1 s; Soldadura manual 300±5 °C 2~3 s
