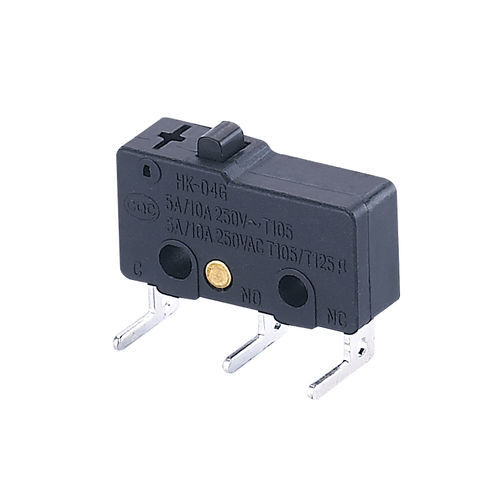

Microrruptor SPDT HK-04G-3AZ-046

CQCC-US ULENEC

Producto
HK-04G-3AZ-046

Valores nominales principales / certificaciones

• Corrientes nominales disponibles: 1 A, 5(1) A, 10 A
• Tensiones nominales: AC 125 V / 250 V; DC 12 V / 24 V
• Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC, CE

Características de funcionamiento (definiciones y valores)
Posición libre (FP): 12.1±0.2 mm
Posición de funcionamiento (OP): 11.5±0.5 mm
Posición de liberación (RP): 11.7±0.5 mm
Posición de recorrido total (TTP): 10.5±0.3 mm
Fuerza de accionamiento (OF): 1.0~3.5 N
Pre-recorrido (PT): 0.3~1.0 mm
Sobre-recorrido (OT): 0.2 mm (min)
Diferencial de movimiento (MD): 0.4 mm (máx)

Características técnicas del conmutador
Ejemplo de clasificación eléctrica: 5(2) A 250 VAC
Resistencia de contacto: ≤50 mΩ (valor inicial)
Resistencia de aislamiento: ≥100 MΩ (500 VDC)
Tensión dieléctrica: 500 V (entre bornes no conectados) / 1500 V (entre bornes y carcasa metálica)
Vida eléctrica: ≥10 000 ciclos
Vida mecánica: ≥100 000 ciclos
Temperatura de funcionamiento: -25 a 125 °C
Frecuencia de uso: eléctrica 15 ciclos; mecánica 60 ciclos
Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, tres direcciones
Soldabilidad y resistencia al calor según especificado: soldabilidad >80% de cobertura; soldadura por inmersión 260±5 °C 5±1 s; soldadura manual 300±5 °C 2–3 s

Especificaciones técnicas

• Modelo: HK-04G-3AZ-046
• Corriente nominal: 1 A, 5(1) A, 10 A
• Tensión nominal: AC 125 V / 250 V; DC 12 V / 24 V
• Resistencia de contacto (inicial): ≤50 mΩ
• Resistencia de aislamiento: ≥100 MΩ (500 VDC)
• Rigidez dieléctrica: 500 V (entre bornes); 1500 V (bornes a carcasa)
• Vida útil: eléctrica ≥10 000 ciclos; mecánica ≥100 000 ciclos
• Rango de temperatura de funcionamiento: -25 °C a 125 °C
• Parámetros de recorrido: FP 12.1±0.2 mm; OP 11.5±0.5 mm; RP 11.7±0.5 mm; TTP 10.5±0.3 mm; PT 0.3~1.0 mm; OT 0.2 mm (min); MD 0.4 mm (máx)
• Fuerza de accionamiento: 1.0~3.5 N
• Vibraciones: 10–55 Hz, amplitud 1,5 mm
• Certificaciones: UL, cUL (CSA), VDE, ENEC, CQC, CE
