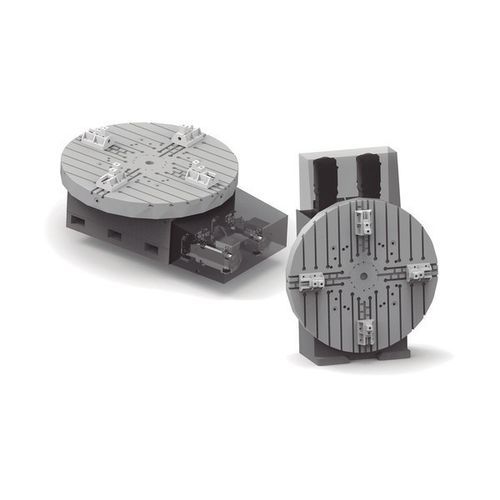

Mesa rotativa accionada por motor PHT

horizontalverticalCNC

Resumen
La mesa rotativa PHT/PHVT es una mesa de doble función diseñada para torneado y fresado de precisión en aplicaciones CNC de alta exigencia. Puede utilizarse en posición horizontal y vertical y ofrece opciones modulares configurables según el proceso.

Características principales

• Capacidad combinada para torneado y fresado.
• Reductoras de 2 gamas para mayor flexibilidad.
• Accionamiento de giro "TWIN DRIVE" con juego reducido.
• Sistema de bloqueo hidráulico automático.
• Dimensiones y opciones configurables según especificaciones del cliente.
• Posibilidad de adaptación a distintos modelos de encoders.

Sistema TWIN DRIVE para alto par
El TWIN DRIVE proporciona alto par con un juego mínimo, permitiendo operaciones estables bajo cargas de corte pesadas. Diámetros disponibles de Ø1200 a Ø2500 mm; par de torneado hasta 1.700 Nm; par de fresado hasta 15.000 Nm.

Bloqueo hidráulico automático para montaje estable
El bloqueo hidráulico automático asegura la mesa con un par de sujeción de hasta 50.000 Nm, garantizando rigidez y repetibilidad en operaciones tanto horizontales como verticales.

Medidas / Rendimiento
Diámetros disponibles: Ø1200 a Ø2500 mm
Par de torneado (máx): 1.700 Nm
Par de fresado (máx): 15.000 Nm
Par de bloqueo (bloqueo hidráulico): hasta 50.000 Nm
Capacidad de carga: 5 T a 50 T según diámetro y orientación

Integración CNC y personalización
Diseñada para integración en líneas CNC y automatización multi-eje. Diseño modular que permite opciones de encoder a medida, configuraciones específicas de mesa y adaptaciones dimensionales para procesos concretos, mejorando la eficiencia y la precisión.

Características / especificaciones técnicas

• Función: Doble propósito (torneado y fresado)
• Orientación: Operación horizontal y vertical
• Serie / Modelo: PHT / PHVT
• Diámetros disponibles: Ø1200 — Ø2500 mm
• Par de torneado (máx): 1.700 Nm
• Par de fresado (máx): 15.000 Nm
• Par de bloqueo (bloqueo hidráulico): hasta 50.000 Nm
• Capacidad de carga: de 5 T a 50 T (depende de diámetro y orientación)
• Transmisión: Accionamiento rotativo TWIN DRIVE
• Caja de cambios: Reductoras de 2 gamas
• Sujeción: Sistema de bloqueo hidráulico automático
• Encoders: Adaptable a distintos modelos de encoders (opciones personalizadas)
• Integración: Diseñado para integración CNC y automatización multi-eje
• Personalización: Configurable según proceso y requisitos dimensionales del cliente
