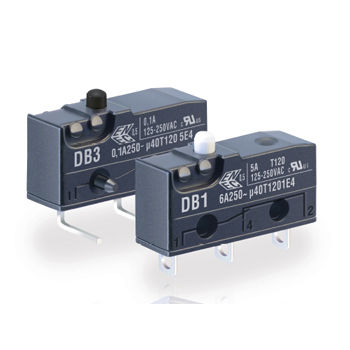

Interruptor de muelle DB Series

unipolarIP50AC

DB subminiatura -Switch subminiatura de precisión con alta precisión de repetición -Corriente de conmutación 0,1 A a 10 A AC (dependiente del modelo) -Amplia variedad de actuadores auxiliares disponibles -Los actuadores también pueden ser adaptados -Alta estabilidad de contacto debido a los materiales de contacto específicos -Temperatura ambiente -40 a máximo. +120 °C -Vida mecánica hasta 15 x 106 accionamientos -Aprobado según EN 61058 y UL 1054 -Grado de protección IP50 Especificaciones técnicas Serie DB ❶ Confi guración de contacto S.P.D.T., S.P.S.T. - N.O., S.P.S.T. - N.C. Brecha de contacto < 3 mm (μ) Tensión de conmutación 250 V AC Corriente de conmutación de 0,1 a 10 A AC, según el modelo (véase la tabla de la página 19) Tensión de funcionamiento de 70 a 280 cN sin actuador auxiliar, dependiendo del modelo Recorrido total 1,6 mm Vida mecánica ver tabla en la página 18 Vida eléctrica ver tabla en la página 18 Temperatura ambiente - 40 a +85°C/120°C Índice de rastreo de pruebas PTI 175 (PTI 250 a petición) Materiales Base PET (UL 94V-0) Cubre PBT (UL 94V-0); PET (UL 94V-0) Actuador PBT (UL 94V-0) T120 POM (UL 94 HB) T85 Contactos AgSnO2, AgNi, AuAgPt (Crosspoint) Terminales CuZn plateado Actuador auxiliar Acero inoxidable o plástico Aprobaciones dependiendo del modelo Grado de protección Interruptor interior.. IP50 Circuitos ❸ Temperatura de funcionamiento +85°C Código S.P.S.T. - N.O. E S.P.S.T. - N.C. F S.P.D.T. G Temperatura de funcionamiento +120°C Código S.P.S.T. - N.O. A S.P.S.T. - N.C. B S.P.D.T. C
