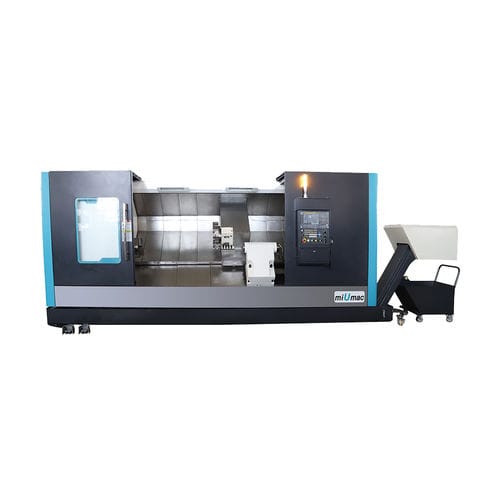

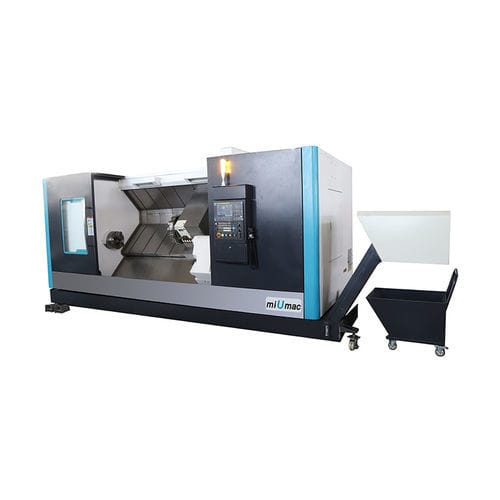

Centro de torneado CNC KDCL-35H

3 ejescon plataforma inclinadaA2-11

Torno CNC multifuncional 1. La máquina adopta el sistema CNC con plena función y alta fiabilidad. El diseño de la máquina adopta el método de integración mecánica, electrónica e hidráulica con una estructura compacta. 2. KDCL-35H adopta la torreta eléctrica sauter con las funciones de perforación, fresado y perforación. 3. Los ejes X y Z adoptan una guía lineal de precisión sin juego para dar como resultado una alta rigidez y precisión. Artículo - Unidad - KDCL-35H Recorrido -   -   Diámetro máximo de giro sobre la bancada - mm - Ø750 Diámetro máximo de corte para piezas de disco - mm - Ø630 Diámetro máximo de corte para piezas de eje - mm - Ø450 Longitud máxima de corte (desde el extremo del mandril hasta el centro) - mm - 1000/2000/3000 Distancia del centro del husillo al suelo  - mm - 1150 Recorrido máximo del eje X - mm - -30~325 Recorrido máximo del eje Z - mm - 1100/2100/3100 Husillo -   -   Nariz del husillo -   - A₂-11 Diámetro del orificio del husillo - mm - Ø105 Diámetro del mandril - mm - Ø380 Diámetro del rodamiento del husillo (delantero/trasero) - mm - Ø160/Ø150 Velocidad máxima del husillo - rpm - 1600 Potencia del motor del husillo - kW - 26/22 Avance -   -   Avance rápido del eje X/Z - m/min - 16/14 Potencia del motor servo del eje X/Z - kW - 4/4 Ancho del riel guía de la bancada (eje Z) - mm - 510 Ancho del riel guía del carro (eje X) - mm - 376 Ancho del riel guía de la luneta móvil - mm - 354 Torreta -   -   Estaciones del portaherramientas -   - 12 Método de selección de herramienta -   - Selección cercana Caña de herramienta de corte de diámetro exterior - mm - 32×32 Caña de herramienta de corte de diámetro interior máximo - mm - Ø50 Potencia del motor de la herramienta giratoria - kW - 7.5/5.5
