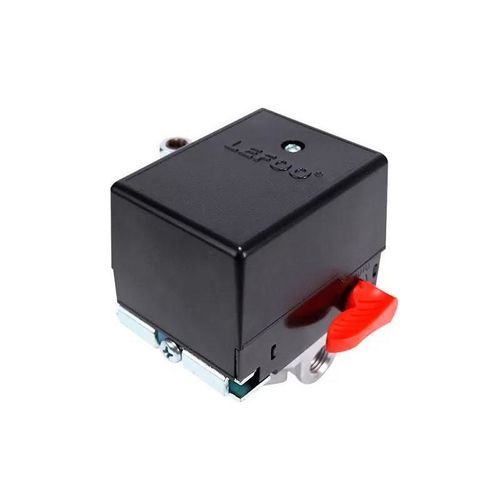

Presostato mecánico LF15

diferencialNCG 1/4

Descripción general
Los interruptores de presión de la serie LF15 regulan la presión en los depósitos de compresores de aire para operar entre dos valores de presión preestablecidos. Hay versiones con o sin válvula de descarga; la válvula de descarga reduce la carga del motor durante el reinicio. Opción de mango manual para apagado manual. La base de cuatro vías facilita la instalación de componentes auxiliares.

Parámetros
Modelo: LF15
Medio: Aire; gases no inflamables, no peligrosos y no corrosivos
Rango de ajuste de presión: 0,3–1,2 MPa
Rango diferencial de presión: 0,15–0,45 MPa
Ajustes de fábrica: configurables según requisitos del cliente
Tolerancia del punto de ajuste de presión: ≤5% (valor de presión de funcionamiento)
Presión máxima de trabajo: 1,2 MPa
Tensión/corriente/frecuencia nominales: 120 VAC / 240 VAC, 26 A / 20 A, 50 Hz / 60 Hz
Modo de contacto: NC (normalmente cerrado)
Tipos de conectores: Hembra-1-Puerto, Macho-1-Puerto, F/M-2-Port, Hembra-4-Puerto
Hilos de interfaz: NPT1/4, R1/4, G1/4 (personalizables)
Válvula de descarga: opcional; dirección y diámetro del revestimiento personalizables
Diámetros del revestimiento: φ6,0 mm, φ6,4 mm, φ6,5 mm (personalizables)
Modo manual: opcional (mango de corte manual)
Temperatura de funcionamiento: -20 °C a 80 °C
Resistencia a la tensión: soporta 2500 V durante 1 minuto sin fallo
Orientación de instalación: vertical u horizontal
Grado de protección: IP20

Dimensiones
Los dibujos de dimensiones y las imágenes del producto están disponibles como referencia para la instalación.

Documentos

• Interruptor de presión para compresor de aire LF15 (PDF)
• Certificado CSA - Interruptor de presión LF15 (PDF)

Características técnicas

• Modelo: LF15
• Aplicación: control de presión en depósitos de compresor entre dos valores preestablecidos
• Rango de ajuste: 0,3–1,2 MPa; diferencial: 0,15–0,45 MPa
• Presión máxima de trabajo: 1,2 MPa
• Valoración eléctrica: 120 VAC / 240 VAC, 26 A / 20 A, 50/60 Hz
• Modo de contacto: NC
• Opciones de conectores y roscas: Puertos Hembra/Macho y NPT1/4, R1/4, G1/4 (personalizables)
• Válvula de descarga y mango de apagado manual opcionales
• Temperatura de operación: -20 °C a 80 °C; grado de protección IP20
• Tolerancia del punto de ajuste ≤5%; resistencia de tensión 2500 V / 1 min
