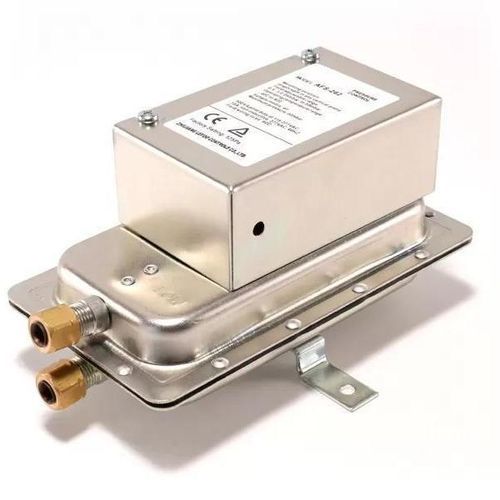

Presostato de membrana LF35

diferencialSPDTpara aire

Descripción del producto
Los LF35 son interruptores de detección de flujo de aire de uso general para aplicaciones HVAC y de gestión energética. Detectan presión de aire positiva, negativa o diferencial y supervisan filtros obstruidos y succión de ventiladores en conductos, tuberías y túneles.

Parámetros
Modelo: LF35-1; LF35-2
Medio: Aire
Posición de montaje: diafragma en cualquier plano vertical
Rango ajustable en campo: LF35-1: 0,5 ±0,05 mbar a 30,0 mbar; LF35-2: 0,2 ±0,05 mbar a 5,0 mbar
Diferencial del interruptor: LF35-1: progresivo ≈0,05 mbar (mín) a ≈2,0 mbar (máx); LF35-2: progresivo ≈0,05 mbar (mín) a ≈0,25 mbar (máx)
Presión máxima: 30 mbar
Temperatura de funcionamiento: -40 ℃ a 82 ℃
Clasificación eléctrica: piloto 300 VA a 115–277 VAC, 10 A no inductivo
Conexión: conectores de compresión (manguito y tuerca) para tubo 0,25" OD rígido/semirrígido; opción conector macho slip-on 0,25"
Arreglo de contactos: SPDT

Nota de conversión
1 mbar = 100 Pa; 1" W.C. ≈ 249 Pa

Características

• Dos rangos calibrados (LF35-1, LF35-2) para aplicaciones HVAC
• Opciones de conexión para tubería rígida/semirrígida o flexible (0,25")
• Soportes de montaje A o B y protección de cable opcional
• Diferencial de conmutación progresivo para actuación predecible

Aplicaciones

• Monitoreo de flujo de aire en conductos y túneles
• Detección de filtros obstruidos
• Monitoreo de succión de ventilador
• Sistemas de control de ventilación y gestión energética

Especificaciones técnicas

• Modelos: LF35-1, LF35-2
• Medio: aire
• Salida: SPDT, piloto hasta 300 VA (115–277 VAC), 10 A no inductivo
• Montaje: diafragma orientable en cualquier plano vertical
• Conexiones: 0,25" OD (manguito y tuerca) ; opción 0,25" macho slip-on
• Temperatura de funcionamiento: -40 ℃ a 82 ℃
• Presión máxima: 30 mbar
