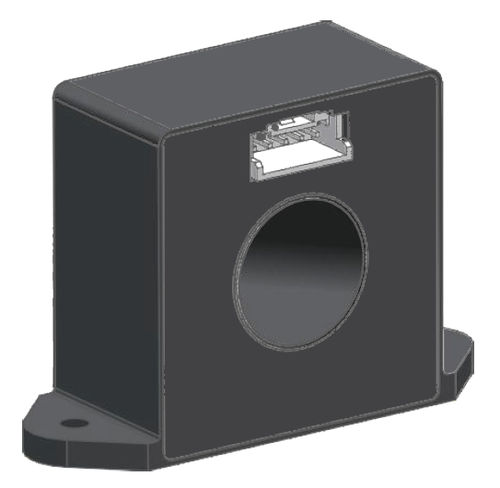

Sistema de supervisión de la corriente residual VRCM16

para cargadores de vehículos eléctricospara la industria del automóvil

■ Características Módulo de corriente residual tipo A+6mA para la protección de la pila de carga de vehículos eléctricos. Salida digital altamente integrada todo en uno. ■ Norma Aplicable para los requisitos de corriente residual IEC 62955-2018 para RDC-PD. Aplicable para GB/T 22794 y adaptado a la prueba de DC 6mA. Circuito de autocomprobación 2 widing en el ZCT para generar corriente residual DC simualted. Utilizando VDD para generar un valor típico = 6,53 mADC de corriente residual simulada. Esta corriente es la condición de disparo más restringida para comprobar si el sistema funciona correctamente. Volteo de la señal digital Para evitar la oscilación de la señal, la salida de la señal de disparo se ha establecido con el umbral de disparo y el umbral de recuperación. Cuando se alcanza el umbral de disparo IAT, la salida X-OUT se activa, y cuando la corriente disminuye hasta el umbral de recuperación IÛR, la salida X-OUT se activa de nuevo, volviendo al estado de nivel bajo. IÛT se establece como valor de disparo típico del 100%, e IAR se establece como valor de disparo típico del 55%.
