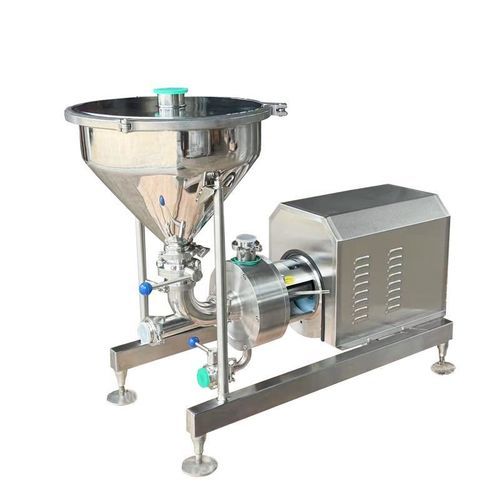

Emulsificador de rotor y estator TRL

continuopara líquidospara la industria química

Resumen

El emulsionador-dispersor de alto corte en tubería es un mezclador de alto cizallamiento montado en línea, diseñado para dispersar y emulsionar de forma rápida, uniforme y eficiente una fase en otra en procesos continuos. Emplea una disposición rotor-estator de alta velocidad para someter los materiales a un cizallamiento mecánico intenso, fuerzas centrífugas, colisiones y desgarros para producir dispersiones y emulsiones finas y estables.

Cómo funciona

El rotor gira a alta velocidad, generando alta velocidad tangencial y acciones mecánicas frecuentes. El material que pasa por la estrecha ranura entre el estator y el rotor está sometido a cizallamiento mecánico y de fluido, fuerzas centrífugas, compresión, colisión y desgarro, y flujo a alta velocidad, lo que resulta en dispersión instantánea y emulsificación fina con calidad de producto estable.

Características estructurales

• Estator
• Tapa roscada
• Junta flexible
• Junta plana
• Rotor
• Cavidad de bomba
• Sello mecánico (anillo estacionario)
• Sello mecánico (anillo móvil)
• Sello mecánico (anillo estacionario) [secundario]
• Asiento de refrigeración del sello
• Asiento de la bomba
• Pasador
• Eje de la bomba
• Motor
• Soporte
• Bastidor

Tipos de dientes y funciones

• Dientes gruesos: impacto, fragmentación, cizallado, disolución, dispersión gruesa
• Dientes medios: dispersar, refinar, solubilizar, emulsionar
• Dientes finos: dispersión superfina, emulsificación, homogeneización, pulping

Especificaciones (variantes de modelo)

• TRL1 — Emulsionador-dispersor de alto corte en tubería de una etapa
• TRL3 — Emulsionador-dispersor de alto corte en tubería de tres etapas

Aplicaciones

Los mezcladores de alto cizallamiento y emulsionadores-dispersores se emplean en sectores químicos, recubrimientos, tintas, alimentario, cosmético, farmacéutico y otros procesos continuos que requieren una dispersión o emulsificación rápida y uniforme.

Especificaciones técnicas

• Tipo de producto: Emulsionador-dispersor de alto corte en tubería
• Serie comercial: serie TRL (modelos TRL1 monofásico y TRL3 trifásico)
• Componentes clave: rotor, estator, sellos mecánicos (anillos estacionarios y móviles), cavidad de bomba, eje de bomba, motor
• Principio de funcionamiento: cizallamiento rotor-estator a alta velocidad en una ranura de tubería que genera cizallamiento mecánico, fuerza centrífuga, colisión y desgarro para dispersión/emulsificación
• Opciones de dientes/cabezal de trabajo: perfiles grueso, medio y fino para dispersiones de grueso a superfino
