Corta-hormigon YG series

Resumen del producto

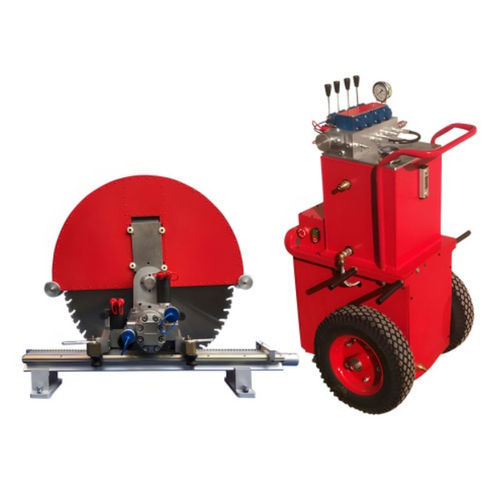

La sierra de pared hidráulica para hormigón es un sistema de corte montado en riel diseñado para realizar cortes profundos y precisos en muros de hormigón armado. Las configuraciones YG 600 y YG 700 separan la unidad de potencia hidráulica (power pack) de la cabeza de sierra para entregar par hidráulico continuo manteniendo la cabeza compacta y refrigerada por agua para uso prolongado. El sistema está pensado para modificaciones estructurales pesadas con vibración reducida y control de corte.

Componentes principales

• Unidad de potencia hidráulica (bomba de aceite hidráulico / power pack)
• Cabezal de sierra con motor hidráulico (refrigerado por agua)
• Sistema de guía montado en riel para cortes precisos y estables
• Engranajes y velocidades múltiples para diferentes condiciones de corte

Parámetros técnicos (tabla)
Bomba de aceite hidráulico — Modelo | YG 600 | YG 700
Potencia máxima | 25 kW | 30 kW
Método de refrigeración del motor | Refrigeración por aire | Refrigeración por agua
Tensión nominal | 380 V 50 Hz | 380 V–420 V 50/60 Hz
Etapas de presión | 3 | 3
Presión máxima de funcionamiento | 200 bar / 20 MPa | 210 bar / 21 MPa
Caudal de aceite | 30–80 L/min | 40–100 L/min
Dimensiones (power pack) | 600 mm × 650 mm × 1050 mm | 500 mm × 520 mm × 1100 mm
Peso (power pack) | 220 kg | 140 kg

Sierra de pared — (cabezal) | |
Rango diámetro de disco | 800–1400 mm | 800–1600 mm
Profundidad de corte | 620 mm | 730 mm
Presión de trabajo máx. | 180 bar / 18 MPa | 200 bar / 20 MPa
Caudal de aceite máx. | 100 L/min | 100 L/min
Engranaje | Engranaje | Engranaje
Velocidad de rotación | 450 / 950 / 1300 rpm | 450 / 850 / 1200 rpm
Dimensiones (cabezal) | 400 mm × 420 mm × 400 mm | 400 mm × 420 mm × 400 mm
Peso (cabezal) | 38 kg | 39 kg

Ventajas clave

• Eficiencia hidráulica para cortes continuos y de gran intensidad
• Capacidad de corte profunda hasta 730 mm (YG 700)
• Guía montada en riel para cortes rectos y planos y reducción de vibraciones estructurales
• Capacidad de operación remota para mantener al personal alejado del disco en rotación
• Motor de cabezal refrigerado por agua que permite potencia sostenida con menor peso de la cabeza para una instalación más sencilla
• Power pack y cabezal separados que facilitan la portabilidad y el mantenimiento
• Componentes robustos diseñados para operación continua para reducir tiempos de inactividad y coste total de propiedad

Preguntas y respuestas (selección)
P: ¿Por qué elegir una sierra de pared hidráulica en lugar de otros tipos?
R: Las sierras hidráulicas son adecuadas para proyectos pesados que requieren par sostenido y corte continuo. El sistema hidráulico ofrece par consistente y mayor fiabilidad de componentes para muros de hormigón gruesos.

P: ¿Cómo se garantiza la precisión de la máquina?
R: La precisión se consigue mediante el sistema de guía montado en riel; los rieles proporcionan una guía estable para que los cortes en grandes superficies sean planos y precisos, ayudando a preservar la integridad estructural.

P: ¿Cómo elegir entre una sierra de hilo diamantado y una sierra de pared?
R: Si la profundidad de corte supera ~730 mm o la pieza es de forma irregular, generalmente es más adecuado el hilo diamantado. Para muros planos hasta 730 mm, la sierra de pared hidráulica suele ofrecer mejor equilibrio entre velocidad y precisión.

Aplicaciones y casos
La sierra de pared hidráulica se utiliza para modificación estructural, refuerzo y apertura de huecos (puertas, ventanas, huecos de ascensor) en grandes edificios e infraestructuras. Ejemplos: aberturas de gran penetración en instalaciones energéticas y cortes de ranuras de precisión para refuerzos de puentes que requieren precisión en riel y operación continua.

Especificaciones / características técnicas

• Profundidad máxima de corte: hasta 730 mm (YG 700)
• Rango de diámetro de disco: 800–1600 mm (según configuración)
• Potencia máxima de la unidad hidráulica: 25 kW (YG 600) o 30 kW (YG 700)
• Opciones de tensión nominal: estándar 380 V trifásico; otras tensiones configurables
• Presión de servicio: hasta 210 bar (power pack YG 700); presión de trabajo habitual de la sierra hasta 200 bar
• Caudales de aceite: power pack 30–100 L/min según modelo; caudal del cabezal hasta 100 L/min
• Velocidades de rotación (multietapa): por ejemplo 450 / 850 / 1200 rpm o 450 / 950 / 1300 rpm
• Dimensiones y pesos del power pack y cabezal varían según modelo (ver tabla técnica)
• Sistema de guía montado en riel para corte de alta precisión y baja vibración
