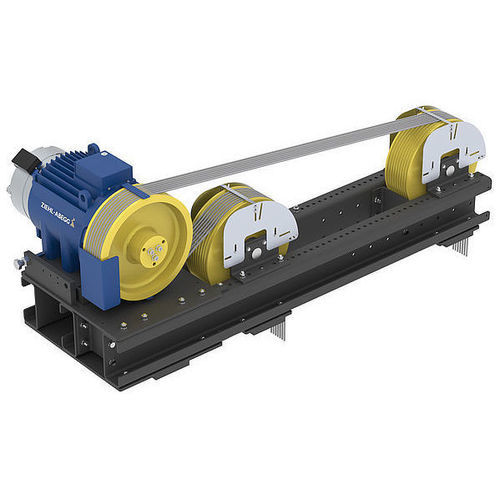

Armazón de máquina ZAframe

Resumen
Desde proyectos de modernización hasta soluciones para obras nuevas, los chasis de máquina ZAframe de ZIEHL-ABEGG cubren una amplia gama de aplicaciones para ascensores. Los chasis permiten el uso de las aberturas de techo existentes en proyectos de modernización gracias al espaciado de cable ajustable. Los chasis desarrollados específicamente para los accionamientos ZIEHL-ABEGG completan el paquete de accionamiento. El aislamiento de vibraciones está incluido en el alcance de suministro para garantizar un funcionamiento con bajas vibraciones y suave.

Placas adaptadoras / Carriles adaptadores / Soportes de motor

• MP400: Placa adaptadora para ZAtop SM190.11B – SM200.45E
• MP550: Placa adaptadora para ZAtop SM210.60B – SM250.80D
• MP6000: Placa adaptadora para ZAtop SM210.70B – SM250.80D
• MP3300: Carriles adaptadores para ZAtop SM190.11B – SM200.45E
• MH6000B: Soportes de motor para ZAtop SM210.70B – SM250.80D

Bastidor plano

• MF2800: Bastidor plano para máquinas de ascensor ZAtop SM190.11B – SM200.30D; Carga estática máx.: 2850 kg; Ajuste del espaciado de cables: por encima del diámetro de la polea de tracción
• MF4000: Bastidor plano para ZAtop SM200.40E – SM200.45E; Carga estática máx.: 4000 kg; Ajuste del espaciado de cables: por encima del diámetro de la polea de tracción
• MF6000: Bastidor plano para ZAtop SM250.45B – SM250.80D; Carga estática máx.: 6000 kg; Ajuste del espaciado de cables: por encima del diámetro de la polea de tracción

Bastidor elevado

• MH3000A: Bastidor elevado para ZAsyn2 SM500.12 – SM500.16; Carga estática máx.: 3000 kg; Ajuste del espaciado de cables: 490 mm – 850 mm en incrementos de 20 mm
• MH4000: Bastidor elevado para ZAtop SM200.15D – SM200.45E; Carga estática máx.: 4000 kg; Ajuste del espaciado de cables: 420 mm – 1280 mm en incrementos de 20 mm
• MH6000B: Bastidor elevado para ZAtop SM210.70B – SM250.80D; Carga estática máx.: 4485 kg – 6000 kg; Ajuste del espaciado de cables: 540 mm – 1320 mm en incrementos de 20 mm

Bastidor S-wrap

• MS4000: Bastidor S-wrap para ZAtop SM200.15D – SM200.45E; Carga estática máx.: 4000 kg; Ajuste del espaciado de cables: 400 mm – 1200 mm en incrementos de 40 mm
• MS8000B: Bastidor S-wrap para ZAtop SM250.45B – SM250.80D; Carga estática máx.: hasta 8050 kg; Ajuste del espaciado de cables: 480 mm – 1440 mm en incrementos de 40 mm

Bastidor para cables recubiertos de plástico

• MK2850B: Bastidor para uso de cables recubiertos de plástico para ZAtop SM132.21/BS – SM200.30D; Carga estática máx.: 2850 kg; Ajuste del espaciado de cables: 420 mm – 1200 mm en incrementos de 40 mm
• MK2850B Retrofit: Bastidor para uso de cables recubiertos de plástico para ZAtop SM132.21/BS – SM200.23D; Carga estática máx.: 2850 kg; Ajuste del espaciado de cables: 420 mm – 1200 mm en incrementos de 40 mm
• MK4850A: Bastidor para uso de cables recubiertos de plástico para ZAtop SM205.40A – SM205.45A; Carga estática máx.: 4850 kg; Ajuste del espaciado de cables: 540 mm – 1280 mm en incrementos de 40 mm

Notas adicionales

• Están disponibles diferentes diseños de bastidores para satisfacer distintos requisitos: S-wrap, bastidores elevados para cables de acero, versiones para cables recubiertos de plástico y bastidores planos.
• Los bastidores están diseñados para permitir el uso de aberturas de techo existentes en proyectos de modernización mediante el espaciado variable de cables.
• El aislamiento de vibraciones está incluido para garantizar un funcionamiento de bajas vibraciones y suave.
• Los bastidores se desarrollan para complementar los accionamientos ZIEHL-ABEGG y completar el paquete de accionamiento.

Especificaciones técnicas

• Nombre de la serie: ZAframe
• Tipos disponibles: Placas adaptadoras / Carriles adaptadores / Soportes de motor; Bastidores planos (MF2800, MF4000, MF6000); Bastidores elevados (MH3000A, MH4000, MH6000B); Bastidores S-wrap (MS4000, MS8000B); Bastidores para cables recubiertos de plástico (MK2850B, MK2850B Retrofit, MK4850A)
• Rango de carga estática máx.: desde 2850 kg hasta 8050 kg según el modelo
• Ajuste del espaciado de cables: depende del modelo (ejemplos: 490–850 mm en incrementos de 20 mm; 420–1280 mm en incrementos de 20 mm; 400–1200 mm en incrementos de 40 mm; 480–1440 mm en incrementos de 40 mm)
• Incluido: Aislamiento de vibraciones (alcance de suministro)
• Aplicación: Proyectos de modernización y obras nuevas; compatible con máquinas y accionamientos de ascensor ZIEHL-ABEGG
