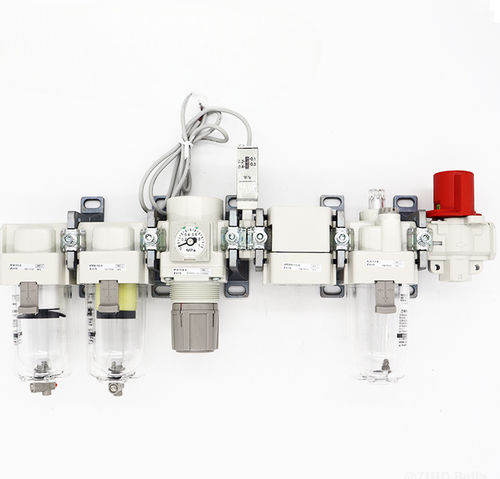

Unidad de tratamiento de aire industrial AC30M-F03EKSV-B

compactomodular

Resumen del producto

• Unidad modular de tratamiento de aire que combina Filtro (AF), Separador de niebla (AFM), Regulador (AR) y Lubricador (AL) para redes de aire comprimido.
• Vaso de policarbonato transparente para mejor visibilidad y resistencia ambiental.
• Reemplazo del elemento sin herramientas: elemento y vaso en una sola pieza para sustitución manual rápida.
• Diseño compacto que reduce el espacio de mantenimiento requerido (hasta un 46%).

Descripción detallada
Descripción para ZJHD AFM30-F03-A + AC30-F03E-KSV-B
El conjunto integra filtrado, separación de niebla, regulación de presión y lubricación en un bloque modular compacto indicado para líneas de aire comprimido industriales. Aplicaciones típicas: suministro a equipos neumáticos, armarios de control y maquinaria de producción que requieren aire regulado, seco y lubricado.

Tabla serie AC

• Sistema: AC
• Tamaño del cuerpo: 30 — tamaño estándar para caudales medianos
• Tipo de rosca: F (G)
• Tamaño de puerto: 3 (3/8)
• Opción a: – — Sin drenaje automático (cuando se especifica)
• Opción b: E — Manómetro empotrado cuadrado (con indicador de límite)
• Accesorio: KSV — incluye válvula de retención, interruptor de presión y válvula de 3 vías
• Semi-estándar (por defecto): ajuste 0,05 a 0,85 MPa; vaso de policarbonato; lubricador sin llave de vaciado
• Semi-estándar (alt): con llave de vaciado (tipo alivio); dirección de flujo izquierda a derecha; placa de identificación; indicaciones para vaso y manómetro en unidades imperiales: MPa

Tabla serie AFM

• Sistema: AFM
• Tamaño del cuerpo: 30
• Tipo de rosca: F (G)
• Tamaño de puerto: 3 (3/8)
• Opción a: – — Sin opción de montaje (cuando se especifica)
• Opción b: – — Sin drenaje automático (cuando se especifica)
• Semi-estándar: vaso de policarbonato; drenaje opcional; dirección de flujo izquierda→derecha; placa de identificación e indicaciones en MPa

Imágenes adicionales en la ficha
La galería de producto incluye vistas múltiples, ilustraciones de montaje y guía de pedido para clarificar los códigos de modelo y las opciones disponibles.

Especificaciones técnicas

• Referencia (SKU): AC30M-F03EKSV-B (AFM30-F03-A + AC30-F03EKSV-B)
• Marca: ZJHD
• Categoría: Unidad de tratamiento de aire
• Serie / Denominación: AF / AFM / AR / AL
• Composición: Filtro de aire (AF) + Separador de niebla (AFM) + Regulador (AR) + Lubricador (AL)
• Tamaño del cuerpo: 30
• Tipo de rosca: F (G)
• Tamaño de puerto: 3 (3/8)
• Accesorio: KSV (válvula de retención, interruptor de presión, válvula de 3 vías incluidas)
• Opción b (AC): E = manómetro empotrado cuadrado con indicador de límite
• Opción a (AC): Sin drenaje automático (cuando se especifica)
• Funciones semi-estándar (AC): ajuste 0,05–0,85 MPa; vaso de policarbonato; lubricador sin llave de vaciado
• Funciones semi-estándar (AFM): vaso de policarbonato; drenaje opcional; flujo izquierda→derecha; placa de identificación e indicaciones en MPa
• Dirección de flujo (si se especifica): Izquierda → Derecha
• Material: Vaso de policarbonato para transparencia y visibilidad
