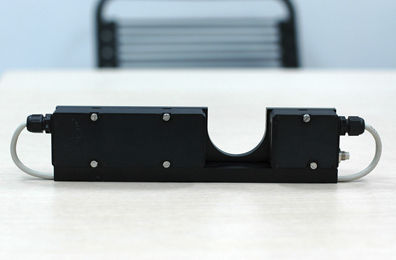

Micrómetro LED ZM10X series

ópticoláserinterior

Los micrómetros ópticos utilizan un principio de medición de "sombra" por el que la luz láser colimada se transmite hacia un receptor. Los bordes de la sombra proyectada por un objeto en la trayectoria del haz son medidos con precisión por la matriz de detectores situada en el interior de la unidad receptora. Los micrómetros ópticos son dispositivos sin contacto que miden idealmente diámetros de alambres, varillas y otros cilindros, además de huecos, posiciones de bordes y características dimensionales de objetos geométricos. CARACTERÍSTICAS PRINCIPALES 2 Precisión de hasta ±0,3 μm 3. Velocidad de muestreo de hasta 10 000 Hz 4. RS232/RS485/Ethernet +4...20 mA/0...10V 5. Micrómetros con lente telecéntrica 6. Sincronización mutua de los sensores (maestro-esclavo)：para tareas de medición multieje 7. Software de servicio：para parametrización de micrómetros 8. SDK gratuito y ejemplos：para Windows, Linux, .NET, MATLAB, LabVIEW 9. Micrómetros de dos, tres y varios ejes 10. Protección de ventanas con cuchillas de aire Los micrómetros están destinados a la medición y comprobación sin contacto de diámetros, huecos, desplazamiento/posición de los bordes de los objetos. -Campo de aplicación Mediciones precisas, aplicaciones sincrónicas, procesos de medición rápidos, versión en miniatura para espacios de instalación reducidos. -Principio de medición El funcionamiento del micrómetro se basa en el denominado principio de "sombra". El micrómetro consta de dos bloques - emisor, 1 y receptor, 2. La radiación de un LED, 3 es colimada por una lente, 4. Con un objeto, 5 colocado en la región del haz colimado, la imagen de sombra formada se explora con una matriz de fotodetectores CCD 6. Un procesador 7 calcula la posición (tamaño) del objeto a partir de la posición del borde de la sombra (s).
