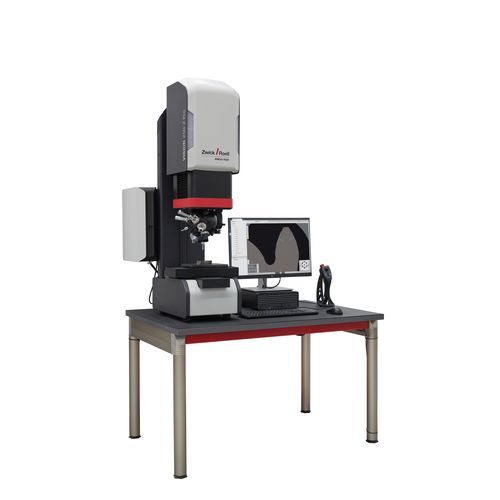

Durómetro Rockwell VisionLine

universalBrinellVickers

Resumen
El probador de dureza universal VisionLine ofrece ensayos de dureza versátiles desde micro hasta macro para producción y laboratorio. Admite los métodos Vickers, Knoop, Brinell, Rockwell, así como ensayos de carbono y de plásticos. Manejo intuitivo mediante pantalla táctil, PC o unidad de control MotionControl. Disponible en versiones semiautomática y totalmente automática. El sistema incluye un cambiador de herramientas configurable (hasta 8 posiciones), evaluación asistida por IA (ecos™ III) y un sistema óptico y de cámara de alta precisión.

Ámbitos de aplicación

• Ensayos de dureza individuales
• Ensayos en serie y en piezas idénticas
• Ensayos de dureza en engranajes, soldaduras, probetas Jominy y diversas geometrías de piezas
• Ensayos en acero, aluminio, cobre, latón, oro, cerámica, carbono y plásticos

Métodos de ensayo

• Vickers
• Knoop
• Brinell
• Rockwell
• Ensayo de carbono
• Dureza por penetración esférica

Fuerza de ensayo

• Estándar: 0,3 - 250 kg
• Opcional: desde 0,01 kg (10 g) o 0,3 g según el modelo

Variantes / Configuraciones

• Versión con volante
• Eje Z motorizado
• Posicionamiento totalmente automático de la pieza (mesa lineal, soluciones de mesa de trabajo)
• Diferentes alturas de ensayo y rangos de carga (según el modelo)

Normas / Conformidad

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (ensayos de plásticos)

Ventajas del producto

• Amplio rango de cargas 0,01 kg – 250 kg (según configuración)
• Apto para Vickers, Knoop, Brinell, Rockwell, ensayos de carbono y de plásticos
• Control automático de brillo y evaluación asistida por IA para resultados eficientes y fiables
• Fácil manejo mediante pantalla táctil, PC o MotionControl
• Disponible en configuraciones semiautomáticas y totalmente automáticas

Funciones / Aspectos destacados

• Cambiador de herramientas configurable hasta 8 posiciones (objetivos, penetradores, láser, Brinell SmartLight)
• Extensión de carga opcional (permite cargas muy bajas)
• Control externo modular (6ª generación) para mantenimiento y actualización sencillos
• Sistemas de sujeción y amplio accesorio (mesas de prueba prismáticas, planas y esféricas, soportes, láser de posicionamiento)
• Software ecos™ III con Quicktest, medición en serie y función panorama; evaluación asistida por IA

Variantes comparadas (extracto)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Rango de carga: 0,3-250 kg (opcional desde 10 g) | 0,3-250 kg (opcional desde 10 g) | 0,3-250 kg (opcional desde 10 g)
Cambiador de herramientas: 3 posiciones (opcional 8 posiciones) | 3 posiciones (opcional 8 posiciones) | 3 posiciones (opcional 8 posiciones)
Pantalla: PC con panel táctil 15,6" | PC con panel táctil 15,6" | PC externo
Nivel de automatización: semiautomático | semiautomático | totalmente automático
Software: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Posicionamiento de la pieza: manual | manual | mesa lineal
Alimentación de la pieza: volante | eje Z motorizado | eje Z motorizado y mesa lineal

Nota
La familia VisionLine incluye modelos con diferentes bastidores de ensayo, configuraciones de cámara y opciones de equipamiento. La configuración concreta (recorrido de ensayo, tamaño de la mesa, altura y peso máximo de la pieza, consumo) depende del modelo elegido.

Características / especificaciones técnicas

• Rango de carga (serie): 0,3 - 250 kg (opcional desde 0,01 kg / 10 g según el modelo)
• Altura máxima de ensayo: Vision 250 = 220 mm; Vision 250-Z = 175 mm; Vision 250-Z Pro = 175 mm
• Mesa de ensayo: Vision 250 / 250-Z Ø 90 mm; Vision 250-Z Pro 150 x 200 mm
• Resolución cámara de evaluación: 12 Mpix con sensor CMOS
• Peso máximo de la pieza: Vision 250 / 250-Z = 200 kg; Vision 250-Z Pro = 60 kg
• Sistema operativo (modelos PC estándar): Windows 11
• Temperatura ambiente (según ISO/ASTM): +5 °C a +40 °C
• Humedad relativa: máx. 70 % (sin condensación)
• Grado de protección: IP20
• Consumo (según modelo): ejemplos de las fichas técnicas: 120/50 W, 720/100 W, 600/100 W (dependiendo del modelo)
• Dimensiones típicas (An×Pr×Al, según modelo): p. ej. 305 x 680 x 1271,5 mm (Vision 250) o 645 x 680 x 1216,5 mm (Vision 250-Z Pro)
