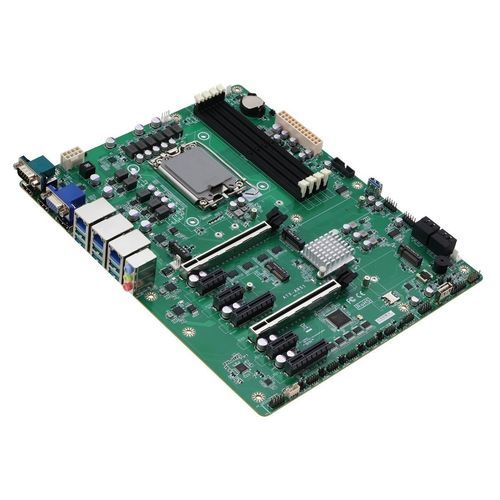

Placa madre ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

Resumen
La AAEON ATX-Q870A es una placa base ATX industrial diseñada para los procesadores Intel® Core™ Ultra (Serie 2) con zócalo LGA 1851. Ofrece una plataforma equilibrada para aplicaciones industriales de alto rendimiento, estaciones de trabajo y gateways edge, combinando funciones CPU de nueva generación con opciones ampliadas de memoria, almacenamiento y E/S.

Principales características

• Procesadores Intel® Core™ Ultra (Serie 2), zócalo LGA 1851, hasta 125W
• DDR5 6400MT/s, canal dual CU/U-DIMM x4, hasta 256 GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• LAN 2.5GbE x3
• SATA 6Gb/s x4 con RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (soporta 4K@60Hz)
• PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• Alimentación ATX

Compatibilidad con múltiples dispositivos PCIe
La ATX-Q870A proporciona amplia capacidad de expansión con dos ranuras PCIe Gen5 x16 y múltiples ranuras PCIe Gen4. Esto permite la instalación simultánea de GPU de alto rendimiento, aceleradores de IA, unidades NVMe y módulos I/O específicos (tarjetas serie, interfaces de sensores, NIC de baja velocidad). Cuatro ranuras M.2 permiten integrar módulos inalámbricos (4G/5G, Wi‑Fi 6) y unidades NVMe adicionales para un diseño de sistema flexible.

Compatibilidad con CPU Intel® Core™ Ultra (Serie 2)
Compatible con CPUs en zócalo LGA 1851 de hasta 125W de la familia Intel® Core™ Ultra Serie 2. La plataforma puede aprovechar hasta 24 núcleos / 24 hilos y utiliza Intel® AI Boost NPU e Intel® Graphics GPU para inferencia acelerada por hardware (rendimiento IA de la plataforma hasta 36 TOPS según especificaciones).

E/S de nueva generación para velocidad y flexibilidad
Amplia selección de E/S: nueve puertos USB 3.2, siete puertos USB 2.0, tres puertos LAN 2.5GbE y múltiples conectores COM. Salidas de vídeo: doble HDMI 2.1 TMDS, un DisplayPort 1.4a y un VGA; HDMI/DP soportan 4K@60Hz. Estas interfaces admiten tanto pantallas de alta resolución modernas como monitores industriales legacy.

Especificaciones técnicas

• Modelo: ATX-Q870A (AAEON)
• Soporte CPU: Intel® Core™ Ultra (Serie 2), LGA 1851, hasta 125W, hasta 24 núcleos / 24 hilos
• IA/Gráficos: Intel® AI Boost NPU e Intel® Graphics GPU (IA plataforma hasta 36 TOPS)
• Memoria: DDR5 6400MT/s, canal dual, CU/U-DIMM x4, hasta 256 GB
• Ranuras M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, módulos inalámbricos 4G/5G, Wi‑Fi 6)
• SATA: SATA 6Gb/s x4 con RAID (0,1,5,10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Salidas de vídeo: HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (soporta 4K@60Hz)
• Expansión PCIe: PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• COM: múltiples conectores COM
• Alimentación: ATX
• Factor de forma: ATX (placa base industrial)
