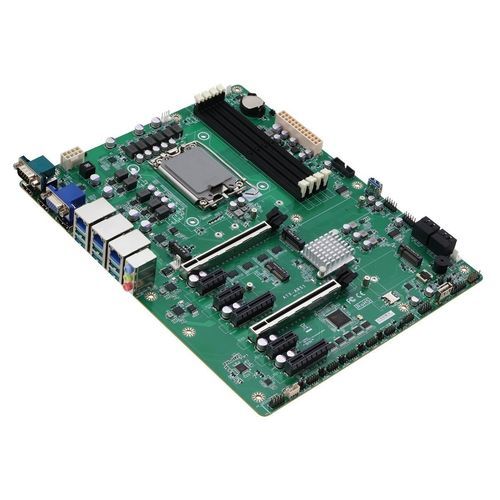

Placa madre ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

Descripción general
La AAEON ATX-Q870A es una placa base ATX industrial diseñada para procesadores Intel® Core™ Ultra (Serie 2) con socket LGA 1851. Combina el rendimiento de CPU de nueva generación con mayor capacidad de memoria, amplia conectividad E/S y múltiples ranuras de expansión, adecuada para automatización industrial, estaciones de trabajo de alto rendimiento, gateways IoT y soluciones edge con IA.

Características clave

• Intel® Core™ Ultra Processors (Serie 2), socket LGA 1851, hasta 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, hasta 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2,5GbE LAN x3
• SATA 6Gb/s x4 con RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Formato ATX y alimentación ATX

Soporte para múltiples dispositivos PCIe
La ATX-Q870A proporciona amplias opciones de expansión con dos ranuras PCIe Gen 5 x16 y ranuras PCIe Gen 4 x4 y x1 adicionales. Esto permite integrar simultáneamente GPUs de alto rendimiento, aceleradores IA, almacenamiento NVMe y módulos específicos como tarjetas serie, interfaces de sensores y NICs de baja velocidad. Cuatro ranuras M.2 permiten módulos 4G/5G, Wi‑Fi 6 y NVMe.

Soporte para procesadores Intel Core Ultra (Serie 2)
Compatible con CPUs LGA 1851 de hasta 125W de la familia Intel® Core™ Ultra Serie 2. La plataforma soporta hasta 24 núcleos/24 hilos (según CPU), gráficos integrados Intel® y Intel® AI Boost NPU para inferencia acelerada por hardware (hasta ~36 TOPS en cargas aplicables).

E/S y pantalla de próxima generación
La conectividad incluye nueve puertos USB 3.2 y siete USB 2.0, triple LAN 2.5GbE para redes fiables y redundantes, seis conectores COM para dispositivos serie y múltiples salidas de vídeo: doble HDMI 2.1 (TMDS), un DisplayPort 1.4a y un VGA para compatibilidad legacy. Las salidas digitales admiten 4K @ 60Hz cuando proceda.

Aplicaciones
Diseñada para aplicaciones embebidas intensivas en cómputo como automatización industrial, estaciones de trabajo de alto rendimiento, despliegues de gateways IoT, señalización digital y soluciones edge IA que requieren múltiples dispositivos de expansión y alto ancho de banda de memoria.

Características / especificaciones técnicas

• Model: ATX-Q870A
• Brand: AAEON
• Socket CPU: LGA 1851 soportando Intel® Core™ Ultra Processors Series 2, hasta 125W
• Núcleos/hilos CPU soportados: hasta 24 núcleos / 24 hilos (según CPU)
• AI/gráficos a bordo: Intel® AI Boost NPU y GPU integrado Intel® Graphics (inferencia acelerada por hardware hasta ~36 TOPS según cargas)
• Memoria: DDR5 6400MT/s, Dual-Channel, 4 ranuras CU/U-DIMM, hasta 256GB
• Ranuras de expansión: PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Slots M.2: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Almacenamiento: SATA 6Gb/s x4 con soporte RAID (0, 1, 5, 10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Serie: conectores COM x6
• Salidas de vídeo: HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (soporta 4K @60Hz en salidas digitales cuando aplique)
• Factor de forma: ATX
• Energía: alimentación ATX
• Casos de uso objetivo: automatización industrial, estaciones de trabajo de alto rendimiento, gateways IoT, señalización digital, soluciones AI/edge
